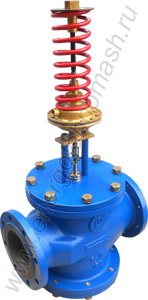

Клапан РК с МИМ.

Изготовление и поставка по ТУ 311.00225615.011-95

Сертификат соответствия № РОСС RU.АВ73.Н07560

Код ОКП 42 186

Клапан регулирующий РК применяется в качестве исполнительного устройства, управляемого гидравлическими регуляторами (РД-3М, ПТ-1-1 и др.) и предназначен для регулирования давления, расхода, температуры и уровня на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах с защитой (рассечкой на гидравлически изолированные зоны) их при нарушении гидравлического режима.

Исполнение клапанов регулирующих РК:

• Температура окружающей среды – от 5ºС до 50ºС
• Относительная влажность воздуха – до 80% при температуре 35ºС
• Условное давление, Ру – 1,6 МПа
• Регулируемая и регулирующая среда – сетевая вода систем теплоснабжения и водоснабжения
• Температура регулирующей среды – до 140ºС
• Температура регулируемой среды – 150ºС
• Относительная нерегулируемая протечка – 0,16% от Kvy
• Зона пропорциональности – 16% от верхнего предела настройки
• Зона нечувствительности – 2,5% от верхнего предела настройки
• Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80
• Управляющее давление срабатывания клапана:серийное - 0,07 МПа;по спецзаказу - 0,01 - 1,2 МПа

Габаритные размеры, исполнение, масса, диаметры условных проходов, условная пропускная способность Kv

РК состоит из фланцевого односедельного или двухседельного двухходового клапана, гидравлического мембранного привода, пружины и затвора.

Принцип действия РК основан на изменении площади сечения проходных отверстий, в зависимости от перемещения затвора, что приводит к изменению регулирующего параметра – давления, расхода, уровня, температуры регулируемой среды. Движение затвору сообщается через шток от чувствительного элемента - мембраны, под воздействием управляющего давления, подведенного через штуцер от управляющего прибора (РД-3М, ПТ-1-1 и др.).

РК - исполнение нормально открытое (НО) конструкция двухседельная	РК - исполнение нормально закрытое (НЗ) конструкция односедельная

1 - корпус клапана, 2 - затвор клапана, 3 - шток клапана, 4 - привод гидравлический мембранный

• Корпус клапана - серый чугун СЧ20 ГОСТ 1412
• Затвор - нержавеющая сталь 40Х13 ГОСТ 5949
• Седло – латунь ЛС59 ГОСТ 5527

Регулирующий клапан РК устанавливается в любом положении на горизонтальном или вертикальном участке трубопровода, так, чтобы направление потока рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед клапаном рекомендуется устанавливать сетчатый фильтр ФСФ.

Схемы подключения регулирующего клапана РК
Схема подключения РК НЗ для регулирования давления (расхода) «до себя»	Схема подключения РК НО для регулирования давления (расхода) «после себя»
Схема подключения РК НО двухседельной конструкции для регулирования давления (расхода) «после себя»	Рупр - Управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.) Рпр - Давление потока регулируемой среды
