Датчики - ДКПР
Датчики контроля продольного разрыва ленты - ДКПР предназначен для контроля продольного разрыва конвейерной ленты на конвейерах перемещающих сыпучие материалы с величиной фракций до 100мм. В основе изделия - датчик предельного угла наклона индуктивный (Патент на полезную модель №109551 от 20.10.2011г.), который в отличии от зарубежных аналогов не содержит ртути. |
 |
| Принцип действия: Датчик ДКПР (1) устанавливается над холостой ветвью, в близи ведущего барабана и крепится кронштейном 2 к ставу конвейера 3 . В кронштейне имеются отверстия 4 для регулировки датчика по высоте. В нижней части датчика закреплен удлинитель с поперечной планкой 5. Рабочее положение датчика вертикальное. В случае продольного порыва ленты, транспортируемый материал ссыпается в образовавшееся отверстие с рабочей ветви на холостую, которая несет его в сторону ведущего барабана. При достижении датчика, материал воздействует на планку и отклоняет его . Наклон датчика от вертикали более, чем на 20? приводит к изменению его логического сигнала. При применении датчика на конвейерах с V-образным профилем холостой ветви необходимо использовать удлинитель с соответствующим профилем планки из комплекта поставки. |
 |
| Технические характеристики | ДКПР - ... | ||||
| 4-х проводные датчики DC | 3-х проводные датчики DC/AC | 5-и проводные датчики DC с релейным вых. | 5-и проводные датчики AC с релейным вых. | 3-х проводный герконовый датчик | |
| … 43Р … 43N |
... 11 ... 12 |
... 56 | ... 86 | ... ГК | |
| Расстояние срабатывания, мм | 10 | ||||
| Напряжение питания, В | 10 … 30 DC | 20…250 АС / 20…320 DC | 24 DC | 220 AC | - |
| Напряжение коммутации нагрузки, В | - | - | 240 AC / 60 DC | 240 AC / 60 DC | 0,05 - 200 DС/ 0,05 - 250 AC |
| Максимальный рабочий ток, Imax мА | 250 | 500 | 500 | 500 | 1000 |
| Остаточный ток, Imax мА | - | ≤ 1,7 | - | ||
| Импульсный ток при t=20мс | - | 3 А, f=1 Гц | - | ||
| Падение напряжения при Imax, В | ≤ 2,5 | <≤ 5 | - | ||
| Диапазон рабочих температур, °С | • высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ; | ||||
| • типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается; | |||||
| •
низкотемпературные t= -45°…+65°С, в наименовании
датчика указывается - НТ; при t= -60…+50°C - 2НТ |
|||||
| Степень защиты по ГОСТ 14254-96 | IP67 | ||||
| Подключение с помощю кабеля, L=2м | 4х0,25 мм2 | 3х0,34 мм2 | 5х0,5 мм2 | 5х0,5 мм2 | 3х0,34 мм2 |
| при заказе другой длины кабеля, в конце наименования датчика указать количество метров. | |||||
| Материал корпуса датчика | сталь 45, покрытие - цинкование с хроматированием | ||||
| Габаритные размеры, мм | Ø60 х 130 без удлинителя / Ø60 х 180 с удлинителем | ||||

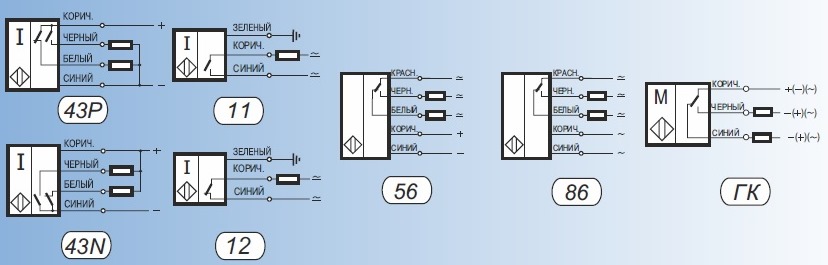

Схемы подключения датчиков серии ДКПР:

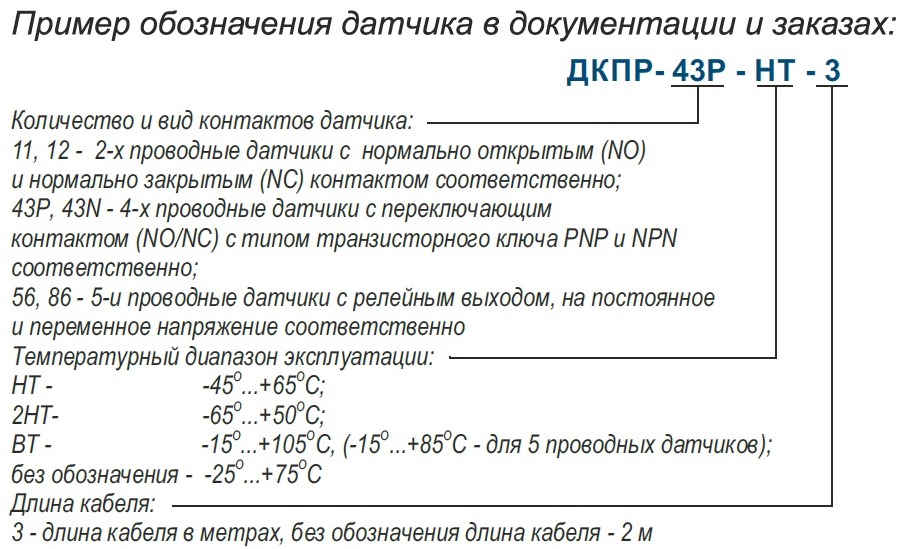

Датчик ДКПР изготавливается в нескольких модификациях, отличающихся друг от друга типом датчика предельного угла наклона, схемой подключения и напряжением питания.
|

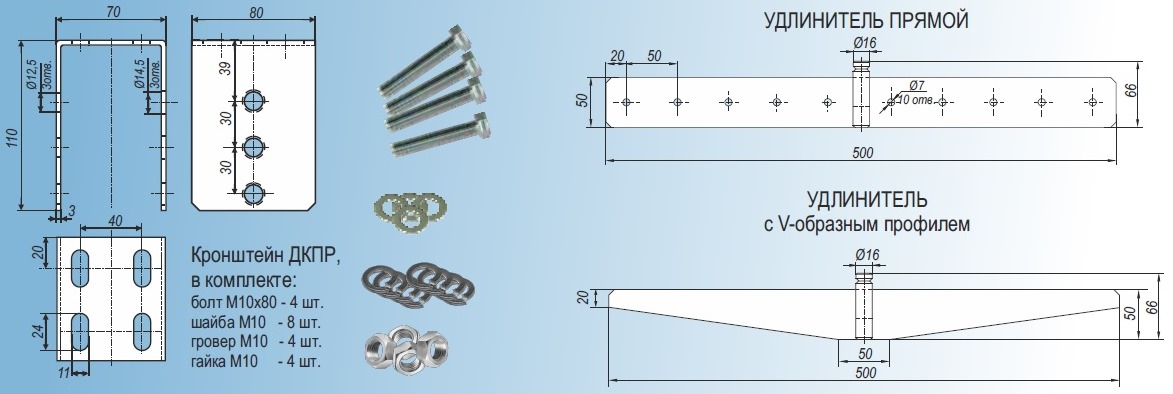

Комплект поставки датчиков серии ДКПР-...:
 |
Сделать заказ и запросить дополнительную информацию по ДКПР Вы можете здесь.
