Датчики уровня ЕС для сигнализаторов уровня СУ200И

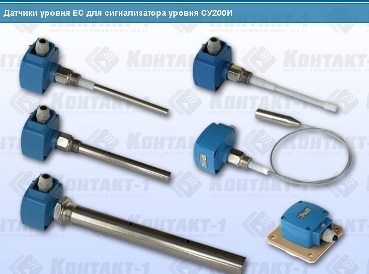

Датчики уровня ЕС для сигнализаторов уровня СУ200И и СПУ512И


Датчики уровня ЕС предназначены для контроля предельных уровней различных жидких и сыпучих сред.

Датчики работают в комплекте с вторичным преобразователем сигнализатора уровня СУ200И.

Комплект поставки

В комплекте с сигнализатором уровня СУ200И может работать до двух датчиков уровня ЕС. Более подробную информацию о выполняемых функциях и количестве подключаемых датчиков см. в соответствующих разделах.

Принцип действия

Принцип действия датчика уровня основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле вторичного преобразователя.

Исполнения приборов

Датчик уровня представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий работы могут применятся различные варианты исполнения датчика уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

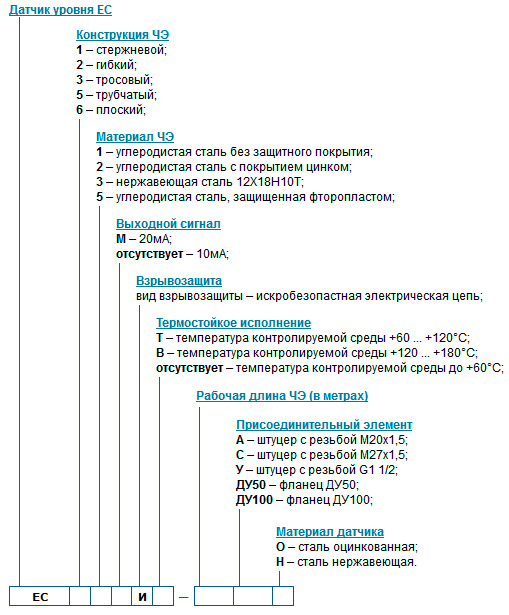

Структура условного обозначения


Пример обозначения при заказе: датчик уровня ЕС 13И – 0,5УН

Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.

Основные типы датчиков уровня ЕС и рекомендуемая область применения
Исполнение
Длина ЧЭ (L, м)
Контролируемая среда
ЕС 12И
0,25 – 2,5
жидкие, сыпучие, неагрессивные среды: нефте-продукты, нефть, зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
ЕС 13И
0,25 – 2,5
жидкие, сыпучие среды (см. ЕС12И), в том числе пищевые (вода, молоко, пиво и т.п.) и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т
ЕС 15И
0,25 – 2,5
жидкие, сыпучие среды (см. ЕС13И), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)
ЕС 21И
ЕС 22И
1,0 – 30,0
жидкие, сыпучие, неагрессивные среды (см. ЕС12И)
ЕС 25И
1,0 – 30,0
жидкие, сыпучие среды (см. EC15И)
ЕС 31И
ЕС 32И
2,0 – 30,0
зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
ЕС 35И
2,0 – 30,0
сыпучие среды (см. ЕС31И)
ЕС 52И
0,25 – 2,5
светлые нефтепродукты, сжиженный газ, газовый конденсат (вертикальный монтаж датчика)
ЕС 53И
0,25 – 2,5
светлые нефтепродукты, масла (в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т (вертикальный монтаж датчика)
ЕС 62И
0,08
сыпучие среды: зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
ЕС 63И
0,08
сыпучие среды (см. ЕС62И), в т.ч. агрессивные (с учетом стойкости нерж. стали 12Х18Н10Т)

Примечание – Для работы в агрессивных средах выпускаются специальные исполнения датчиков уровня ЕС13И, ЕС15И, ЕС25И. При заказе необходимо указывать наименование, параметры контролируемой среды и условия эксплуатации датчиков уровня, а также диаметр резьбы штуцера.

Достоинства
>
 Датчик уровня имеет моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
>
 Современная элементная база.
>
 Простота монтажа и эксплуатации.

Взрывозащита

Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.

Технические данные
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды
      обычное исполнение -30 °С ... +60 °С
      исполнение с термовтулкой -30 °С ... +120 °С
      исполнение датчика с разнесенными
      электронным модулем и ЧЭ
-30 °С ... +180 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
датчик уровня ЕС IP54
ПРИМЕЧАНИЕ
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.
