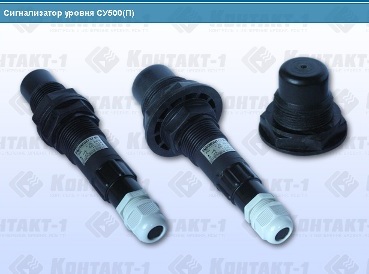

Сигнализатор уровня СУ 500(П)


Сигнализатор уровня СУ500. Уровнемеры КОНТАКТ-1 – надежные радарные уровнемеры и доступные датчики уровня


Сигнализатор уровня СУ500 предназначен для контроля предельного уровня цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии, а также других жидких и сыпучих сред в бункерах, резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением.

Кроме того, прибор может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов, таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес, каретки и т. п.

Комплект поставки

1. Сигнализатор уровня СУ 500(П) – 1 шт.
2. Стакан защитный (по заказу) – 1 шт.
3. Руководство по эксплуатации – 1 экз. на 10 приборов.
4. Этикетка – 1 шт.

Принцип действия

Основан на увеличении электрической емкости чувствительного элемента при наличии в чувствительной зоне прибора контролируемой среды или предметов, что приводит к изменению коммутационного состояния электронного ключа на выходе.

Исполнения приборов

Конструктивно сигнализатор уровня выполнен в цилиндрическом корпусе, состоящем из пластмассовой части с резьбой, упорным выступом, двумя крепежными гайками, кабельным вводом. На внешней поверхности корпуса имеется: светофильтр светодиодной индикации и табличка с маркировкой электрооборудования, применяемого в зонах, опасных по воспламенению горючей пыли (СУ 500П), и предупредительной надписью.

>
Сигнализатор уровня СУ 502(П) – двухпроводное подключение в цепях постоянного и переменного тока.
>
Сигнализатор уровня СУ 503.1(П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, p-n-p.
>
Сигнализатор уровня СУ 503.2(П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, n-p-n.

Сигнализаторы уровня серии СУ 500 – имеют общепромышленное исполнение, СУ 500П – исполнение, применяемое в зонах, опасных по воспламенению горючей пыли.

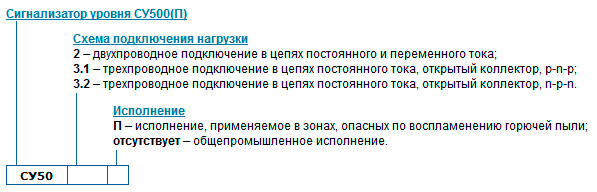

Структура условного обозначения


Пример обозначения при заказе:
Сигнализатор уровня СУ 503.1П – 1 шт.

Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.

Достоинства
>
Не требуются дополнительные источники электропитания.
>
Оригинальная конструкция чувствительного элемента устраняющая влияние отложений и налипаний на боковой поверхности сигнализатора уровня позволила исключить ложные срабатывания прибора при длительной эксплуатации с налипающими и влажными средами контроля.
>
Высокая чувствительность сигнализатора уровня в сочетании с температурной и долговременной стабильностью параметров позволили увеличить гарантированный диапазон настройки бесконтактного срабатывания на металлические предметы от 0 до 30 мм.
>
Состояние выходного ключа в зависимости от контакта со средой устанавливается встроенной перемычкой.
>
Выходной каскад сигнализатора уровня СУ502(П) позволяет коммутировать мощную нагрузку: соленоиды, сирены, пускатели и т. п., без промежуточных реле.
>
Защитный стакан позволяет сохранять герметичность резервуара при профилактическом демонтаже прибора, а также предохраняет сигнализатор уровня от абразивного воздействия среды.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
СУ 502(П) +20 ... 250 В или 20 ... 250 В, 50 Гц
СУ 503.1(П), СУ 503.2(П) +10 ... 55 В
НОМИНАЛЬНЫЙ РАБОЧИЙ ТОК
СУ 500(П) 0,3 А
МАКСИМАЛЬНЫЙ ТОК ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ КРАТКОВРЕМЕННО (ДО 50 МС)
СУ 500(П) 1,5 А
МИНИМАЛЬНЫЙ РАБОЧИЙ ТОК
СУ 502П 0,01 А
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ОСТАТОЧНОГО ТОКА В НЕПРОВОДЯЩЕМ СОСТОЯНИИ, НЕ БОЛЕЕ:
СУ 502П 0,005 А
СУ 503.1П, СУ 503.2П 0,0001 А
ПАДЕНИЕ НАПРЯЖЕНИЯ ПРИ НОМИНАЛЬНОМ РАБОЧЕМ ТОКЕ, НЕ БОЛЕЕ
СУ 500(П) 10 В
ЗАДЕРЖКА ВРЕМЕНИ ВКЛЮЧЕНИЯ, НЕ БОЛЕЕ
СУ 500(П) 0,2 с
РАССТОЯНИЕ ДАЛЬНОСТИ ДЕЙСТВИЯ, НЕ МЕНЕЕ
СУ 500(П) 20 мм
РАБОЧЕЕ ПОЛОЖЕНИЕ В ПРОСТРАНСТВЕ
СУ 500(П) любое
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКА УРОВНЯ:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды -30 °С ... +60 °С
давление в объекте контроля до 0,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
Размер частиц (гранул)
контролируемой среды
0,15 ... 12 мм
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
СУ 500 IP54
СУ 500П IP65

Сделать заказ и запросить дополнительную информацию по СУ 500(П) Вы можете здесь.
