Сигнализатор уровня СУ 507

Сигнализатор уровня СУ507. Уровнемеры КОНТАКТ-1 – надежные радарные уровнемеры и доступные датчики уровня


Сигнализаторы уровня СУ507 предназначены для контроля предельного уровня жидких (нефти, нефтепродуктов, воды, масла) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред в емкостях, находящихся как под атмосферным, так и под избыточным давлением.

Сигнализаторы уровня СУ507 предназначены, так же, для сигнализации уровня раздела фаз жидкостей с различными физическими свойствами (например, границы продукт-подтоварная вода и т.п.).

Комплект поставки
1. Сигнализатор уровня СУ 507 – 1 шт.
2. Руководство по эксплуатации – 1 экз.

Основные функции
>
Сигнализация уровня раздела фаз.
>
Сигнализация верхнего или нижнего предельных уровней.
>
Формирование выходного релейного сигнала при достижении предельного уровня.

Принцип действия
При заполнении или опорожнении резервуара электрическая емкость расположенного в нем ЧЭ изменяется в зависимости от уровня погружения в контролируемую среду. Это изменение емкости преобразуется электронной схемой сигнализатора в дискретный токовый сигнал, а затем в выходной сигнал типа «сухой контакт».
Исполнения приборов

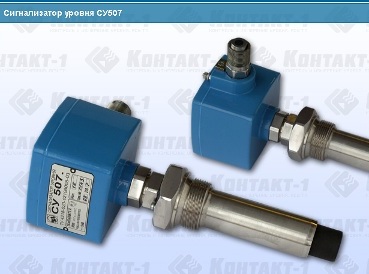

Сигнализатор уровня СУ507 представляет собой моноблочную конструкцию, объединяющую электронный преобразователь, имеющий релейный выход и ЧЭ.
В зависимости от типа контроллируемой среды и условий эксплуатации могут применятся следующие варианты исполнения сигнализатора уровня:
>
Сигнализатор уровня СУ 507.1Х – компактное, расстояние от штуцера до зоны срабатывания – 0,15 м;
>
Сигнализатор уровня СУ 507.2Х – с жестким удлинением, расстояние от штуцера до зоны срабатывания – 0,3 ... 2,5 м;
>
Сигнализатор уровня СУ 507.3Х – с гибким удлинением из нержавеющей трубки, расстояние от штуцера до зоны срабатывания – 2,5 ... 30 м.

Исполнения по питанию:
>
Сигнализатор уровня СУ 507.ХА – переменное, 220В (50Гц);
>
Сигнализатор уровня СУ 507.ХБ – постоянное, 24В.

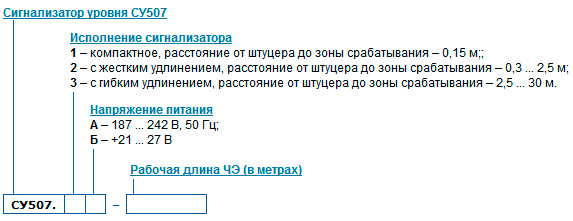

Структура условного обозначения

Пример обозначения при заказе:
Сигнализатор уровня СУ 507.2А – 0,5 м – 1 шт.

Примечание – В случае затруднения самостоятельного выбора типа сигнализатора уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.

Достоинства
>
Оригинальная моноблочная конструкция прибора обеспечивает высокую точность срабатывания (чувствительная зона находится на расстоянии 8 – 10 мм от торцевой поверхности корпуса датчика) и позволяют ему уверенно работать в условиях налипаний и отложений на чувствительный элемент.
>
Современная элементная база.

Взрывозащита
Сигнализатор уровня СУ507 имеет маркировку взрывозащиты «1Exd[ia]IIBT3 X», соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.01-99 (МЭК 60079-1-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
СУ 507.ХА 187 ... 242 В, 50 Гц
СУ 507.ХБ +21 ... 27 В
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
СУ 507 5 В•А
ЭЛЕКТРИЧЕСКАЯ НАГРУЗКА НА КОНТАКТЫ РЕЛЕ, НЕ БОЛЕЕ:
ток 2,5 А
напряжение:
   переменного тока 250 В
   постоянного тока 30 В
коммутируемая мощность 100 В•А
МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ В ИСКРОБЕЗОПАСНОЙ ЦЕПИ:
тока 40 мА
напряжения 16 В
ЗОНА ВОЗВРАТА (ДИФФЕРЕНЦИАЛ), НЕ БОЛЕЕ:
при горизонтальном монтаже поперечного размера ЧЭ
при вертикальном монтаже 80 мм при L < 8 м или 1% от L при L > 8 м
УСЛОВИЯ ЭКСПЛУАТАЦИИ СИГНАЛИЗАТОРА УРОВНЯ:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды -30 °С ... +50 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
блока обработки IP65
чувствительного элемента (ЧЭ) IP68

Сделать заказ и запросить дополнительную информацию по СУ 507 Вы можете здесь.
