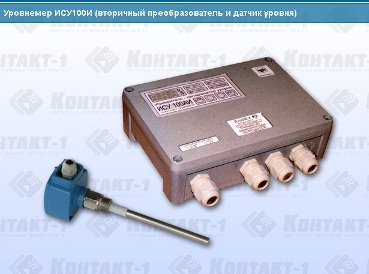

Уровнемер ИСУ100И (одноканальный)


Уровнемер ИСУ100И. Уровнемеры КОНТАКТ-1 – доступные емкостные уровнемеры и надежные радарные уровнемеры


Уровнемер ИСУ100И (емкостной измеритель-сигнализатор уровня) в комплекте с датчиком уровня предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред, а так же контроля двух заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Комплект поставки

1. Преобразователь вторичный ИСУ100И – 1 шт.
2. Датчики уровня Е – 1 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на преобразователь вторичный – 1 экз.
5. Паспорт на каждый датчик уровня – 1 экз.

Основные функции
>
Преобразование входного сигнала датчика уровня в выходные сигналы: непрерывные токовые и дискретный (контакты реле).
>
Отображение результатов измерений на цифровом индикаторе в относительных единицах измерения.
>
Формирование выходного релейного сигнала и световой сигнализации для каждой из двух независимых предельных уставок уровня или объема, задаваемых пользователем.
>
Автодиагностика и сигнализация отказов.
Принцип действия

Принцип действия уровнемера ИСУ100И основан на преобразовании программируемым микроконтроллером длительности частотного токового сигнала, поступающего от датчика уровня, в пропорциональный сигнал постоянного тока на выходе. Длительность входного сигнала зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.

Исполнения приборов

Вторичный преобразователь имеет различные исполнения по питанию:

>
Уровнемер ИСУ100АИ предназначены для питания от сети ~220 В, 50 Гц.
>
Уровнемер ИСУ100БИ предназначены для питания от сети +24 В.


В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки (см. раздел “Датчики уровня для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ200И ”).

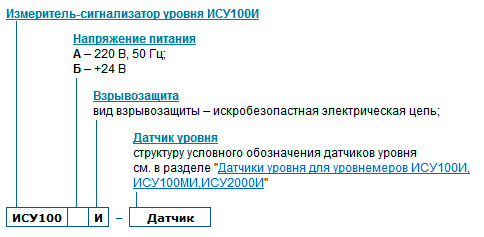

Структура условного обозначения


Пример обозначения при заказе уровнемера ИСУ100И:
1. Вторичный преобразователь ИСУ100АИ – 1 шт.
2. Датчик уровня Е – 1 шт. (обозначение датчиков уровня)

Примечание – В случае затруднения самостоятельного выбора уровнемера или датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня).


Достоинства

Повышенная стабильность измерений.

Уровнемер ИСУ100И обеспечивает самодиагностику, выдачу аварийного сигнала на цифровой дисплей при неисправности линии связи с датчиком уровня или самого датчика.

Обеспечение взрывозащиты уровня “ia"

Обеспечение высокой помехозащищенности информационного сигнала.

Возможность калибровки с клавиатуры прибора.

Взрывозащита

Вторичный преобразователь, входящий в состав измерителя-сигнализатора ИСУ 100И, с входной искробезопасной электрической цепью уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB X”, соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчик, входящий в состав измерителя-сигнализатора ИСУ 100И, имеет маркировку взрывозащиты “0ExiaIIBT3 Х”, соответствует требованиям ГОСТ Р51330.0-99(МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
ИСУ100АИ 187 ... 244 В, 50 Гц
ИСУ100БИ +21 ... 27 В
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
ИСУ100И ±1%
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
ИСУ100И 10 В•А
ВЫХОДНЫЕ СИГНАЛЫ
непрерывный токовый
   количество 2
   диапазон токового сигнала:
      на первом выходе 0 ... 5 мА
      на втором выходе (программируемый) 0 ... 20 мА или 4 ... 20 мА
релейный (уставки)
количество 2
электрическая нагрузка, не более;
   на переменном токе 2,5 А, 250 В, 100 В•А
   на постоянном токе 2,5 А, 30 В, 70 Вт
ЦИФРОВОЙ ИНДИКАТОР:
тип полупроводниковый
число разрядов 3
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВТОРИЧНОГО ПРЕОБРАЗОВАТЕЛЯ:
температура окружающей среды -30 °С ... +50 °С
относительная влажность до 95% (при 40 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ Е:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды
      обычное исполнение -30 °С ... +60 °С
      исполнение с термовтулкой -30 °С ... +120 °С
      исполнение датчика с разнесенными
      электронным модулем и ЧЭ
-30 °С ... +180 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
ИСУ100И IP54
ПРИМЕЧАНИЕ
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.
