Устройство контроля скорости УКС210И

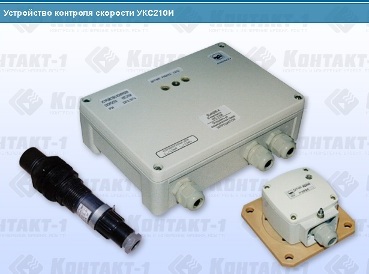

Устройство контроля скорости УКС210И. Датчики скорости КОНТАКТ-1 – бесконтактные датчики скорости и перемещения, счетчики импульсов


Устройство контроля скорости УКС210И (датчик скорости) предназначено для контроля аварийного снижения скорости движения ленточных и скребковых транспортеров, норий, конвейеров, валов, барабанов и т.п.

Для контроля аварийного проскальзывания ленты на ведущем барабане нории, транспортера и т.п.

Комплект поставки
1. Вторичный преобразователь УКС210И – 1 шт.
2. Один из датчиков скорости: ЕТ 77АИ, ЕС 62СИ (ЕС 63СИ) или ИД 64И – 1 шт.
3. Руководство по эксплуатации – 1 экз.
Принцип действия
Датчик скорости устанавливается так, чтобы он срабатывал на прохождение элементов механизмов, таких, как ковши, спицы колес, лопасти крыльчаток, бобышки на барабанах и т.п.

Принцип действия устройства контроля скорости основан на контроле значения текущей частоты импульсов, поступающих от датчика скорости, установленного на подконтрольном механизме. При прохождении через зону чувствительности датчика каждого конструктивного элемента подконтрольного механизма, служащего элементом управления, датчик формирует один импульс тока. Таким образом, частота следования импульсов однозначно связана со скоростью движения (вращения) воздействующей части подконтрольного механизма.

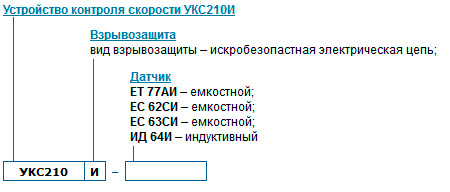

Структура условного обозначения


Достоинства

Микропроцессорная обработка сигнала.

Простота и надежность прибора.

Современная элементная база.

Малые габаритные размеры и масса.

Взрывозащита
Вторичный преобразователь имеет степень защиты IP54 по ГОСТ 14254-96, входные искробезопасные электрические цепи уровня «ib», маркировку взрывозащиты “[Exib]IIB Х”, соответствует требованиям ГОСТ Р 51330.10-99 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

Датчики скорости имеют степень защиты IP54 по ГОСТ 14254-96, маркировку взрывозащиты “1ExibIIBТ3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99 и могут устанавливаться во взрывоопасных зонах классов В-Iб и В-IIа помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ) и другим директивным документам, а также вне взрывоопасных зон.
Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
187 ... 242 В, 50 Гц
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
10 Вт
НАСТРАИВАЕМАЯ НОМИНАЛЬНАЯ ЧАСТОТА СЛЕДОВАНИЯ УПРАВЛЯЮЩИХ ЭЛЕМЕНТОВ
0,5 … 50 Гц
РЕГУЛИРУЕМАЯ ВЫДЕРЖКА ВРЕМЕНИ НАЧАЛА КОНТРОЛЯ
от 1 до 120 с
РЕГУЛИРУЕМАЯ ЗАДЕРЖКА МОМЕНТА ПЕРЕКЛЮЧЕНИЯ ВЫХОДНОГО РЕЛЕ
от 1 до 120 с
ДИАПАЗОН УСТАВОК ОТКЛОНЕНИЯ ЧАСТОТЫ СЛЕДОВАНИЯ УПРАВЛЯЮЩИХ ЭЛЕМЕНТОВ
1 … 99% с шагом 1%
ВЫХОДНОЙ РЕЛЕЙНЫЙ СИГНАЛ:
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
   на переменном токе 2,5 А, 250 В, 100 В•А
   на постоянном токе 2,5 А, 30 В, 75 Вт
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды:
   для вторичного преобразователя -10 °С ... +50 °С
   для датчика -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
вторичного преобразователя IP54
датчика IP54

Сделать заказ и запросить дополнительную информацию по УКС210И Вы можете здесь.
