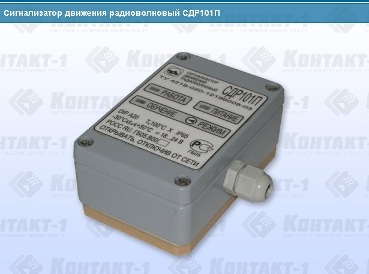

Сигнализатор движения радиоволновый СДР101П

Сигнализатор движения радиоволновый СДР101П. Датчики скорости КОНТАКТ-1 – бесконтактные датчики скорости и перемещения, счетчики импульсов


Сигнализатор движения радиоволновый СДР101П
(бесконтактный датчик скорости) предназначен для непрерывного контроля (сигнализации) линейного перемещения твердых (сыпучих) сред на лентах транспортеров, перемещения ковшей норий и других подобных механизмов, обнаружения движения потока продукта в самотечном, аэрозольном и пневматическом транспорте, а также сигнализации попадания продукта в воздухопроводы, наличия продукта на конвеерной ленте.

Сигнализатор движения может быть использован для своевременного отключения механизмов при их холостой (без продукта) работе в целях экономии электроэнергии.

Комплект поставки
1. Сигнализатор движения радиоволновый СДР101П – 1 шт.
2 . Руководство по эксплуатации – 1 экз.
Основные функции
>
восприятие радиальной, по отношению к направлению излучения, составляющей скорости движения продукта, механизмов или их агрегатов;

>
выдача релейного сигнала, соответствующего наличию или отсутствию движения, с задержкой времени включения (выключения);

>
задание задержки времени включения и выключения коммутационного элемента относительно момента фиксации наличия (отсутствия) движения;

>
световая индикация, отображающая режим работы.
Принцип действияРазмещенный в приборе передатчик излучает радиоволну с фиксированной частотой в направлении поверхности контролируемого объекта. Частота отраженного от этой поверхности сигнала отличается от излученной, если поверхность движется в пространстве.
В результате сложения и детектирования отраженного и излученного сигналов в приемнике выделяется сигнал разностной частоты, пропорциональный линейной скорости движения.
Структура условного обозначения


Достоинства

Отсутствие контакта с контролируемым продуктом.

Простота и надежность прибора.

Современная элементная база.

Малые габаритные размеры и масса.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
+15 ... 27 В или 15 ... 25 В, 50 Гц
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
0,8 В•А
ДИАПАЗОН КОНТРОЛИРУЕМЫХ СКОРОСТЕЙ ПЕРЕМЕЩЕНИЯ ПРОДУКТА
0,03 ... 3 м/с
МАКСИМАЛЬНОЕ РАССТОЯНИЕ ДО ОБЪЕКТА
0,5 м
ДИАПАЗОН УСТАНОВКИ ЗАДЕРЖКИ ВРЕМЕНИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ КОММУТАЦИОННОГО ЭЛЕМЕНТА
от 1 до 120 с
ВЫХОДНОЙ РЕЛЕЙНЫЙ СИГНАЛ:
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
   на переменном токе 0,25 А, 60 В, 0,3 В•А
   на постоянном токе 0,25 А, 60 В, 0,3 Вт
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
IP65 IP65
