ВЛАГОМЕР СЫПУЧИХ МАТЕРИАЛОВ FIZEPR-SW100.10

Влагомер FIZEPR-SW100 является единственным в мире не радиоизотопным влагомером, обеспечивающим измерение влажности материалов с крупными фракциями (щебень, гравий, руда и т.п.).

Влагомер незаменим в производстве бетона с карбонатным щебнем, влажность которого может быть не меньше, чем у песка (до 8%).

Влагомеры  FIZEPR-SW100.10.x  предназначены для измерения доли воды, содержащейся в  сыпучих материалах, находящихся  в бункерах, дозаторах или на конвейерах.Контролируемые материалы: щебень, гравий, песок, силикатная масса, уголь, зола, глина, бентонит, шлак,  концентраты руды, древесные опилки и щепа, а также комбикорм, зерно, мука, семена и другие продукты сельского хозяйства.

Приборы сертифицированы: в Государственном реестре средств измерений анализаторам присвоен регистрационный номер 58390-14.

Принцип работы влагомера основан на зондировании среды радиоволнами метрового диапазона. Выбор диапазона обусловлен тем, что длина волны должна на порядок и более превышать размеры гранул исследуемого материала, иначе зондирующий сигнал будет ослабляться и рассеиваться на неоднородностях.  В отличие от сверхвысокочастотных влагомеров, в которых длина волны составляет сантиметры, данный прибор может быть использован на щебне, каучуке, на древесной щепе и т.п. По своим характеристикам   влагомер FIZEPR-SW100 не имеет аналогов.

FIZEPR-SW100.10.2

FIZEPR-SW100.10.2

Прибор состоит из электронного блока и датчика. Датчик влагомера содержит зонд, выполненный в виде прутка нержавеющей стали 12Х18Н10Т диаметром от 14 до 30 мм. Такое решение обуславливает исключительную прочность и долговечность датчика, стойкость к механическим нагрузкам, ударам, к истиранию абразивными материалами.

Влагомеры серии FIZEPR-SW100  выпускаются как в общепромышленном исполнении, так и во взрывозащищенном.  Электронный блок влагомера  взрывозащищённого  исполнения имеет маркировку 1Exd[ia]IIBT5, датчик -0ExiaIIBT5. Датчик  относится к особо взрывобезопасному электрооборудованию и может устанавливаться  во взрывоопасных  зонах  любой категории.

Серийные датчики влагомера сыпучих материалов поставляются в нескольких вариантах исполнения, различающихся видом зонда:

FIZEPR-SW100.10.6 ( -SW100.10.2)

FIZEPR-SW100.10.6 ( -SW100.10.2)

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4 ( -SW100.10.41)

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

1. Зонд датчика выполнен в виде П-образной скобы, которая крепится на стенке бункера с помощью муфт.

2. Зонд датчика выполнен в виде прямого стержня, концы которого через специальные муфты фиксируются на противоположных стенках бункера. Датчик обеспечивает  контроль   большего объема материала и дает  точную оценку влажности при неоднородном распределении влаги в материале.

FIZEPR-SW100.10.2

FIZEPR-SW100.10.2

FIZEPR-SW100.10.2

FIZEPR-SW100.10.2

Оба варианта датчиков применяются как в бункерах, так и на конвейерах.

Датчик с П-образным зондом устанавливается над лентой конвейера так, как показано на  фотографии и видеоролике (приведены выше). Поток сыпучего материала ограничивается по бокам направляющими пластинами, а сверху - щитом, это стабилизирует плотность материала в измеряемой области, точность измерения заметно улучшается.

Если сыпучий продукт загружается на ленту конвейера сверху, то в месте загрузки  над лентой монтируется собирающий короб с прямым зондом. Зонд крепится в муфтах на стенках короба так, как показано на рисунках ниже.

FIZEPR-SW100.10.41

FIZEPR-SW100.10.41

FIZEPR-SW100.10.41

FIZEPR-SW100.10.41

Измеряемый материал должен полностью закрывать зонд, причем толщина слоя материала над зондом должна быть не менее 10 см. Требуемую высоту горки засыпаемого материала можно обеспечить регулировкой скорости конвейера,  а также установкой на выходе из короба дополнительной заслонки, частично перекрывающей поток.  Так как зонд выполнен в виде резьбовой шпильки и его длину  можно менять в больших пределах (от 20см до 50-100см), то уровень материала можно также регулировать подбором ширины короба.

Контролировать влажность  сыпучих материалов можно также и в шнеке. Зонд влагомера, установленный в шнеке так, как показано на рисунках ниже, всегда будет находиться в области материала со стабильной плотностью.

FIZEPR-SW100.10.6

Датчик FIZEPR-SW100.10.6 в шнеке с разрывом витков

FIZEPR-SW100.10.43

Датчик FIZEPR-SW100.10.43 в шнеке с разрывом витков

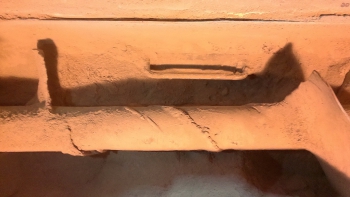

Датчик FIZEPR-SW100.10.6 в шнеке с бентонитовым порошком. Часть витков шнека срезана

ПРИГОДЕН ДЛЯ ЛЮБЫХ МАТЕРИАЛОВ: ЗЕРНОПРОДУКТОВ, ПЕСКА, ЩЕБНЯ,  РУДЫ И Т.Д.

Влагомер сыпучих материалов FIZEPR-SW100.10 является радиоволновым прибором метрового диапазона. Такой выбор диапазона длин волн позволяет использовать прибор для измерения влажности неоднородных материалов, сыпучих материалов с крупными (до 5 см и более) гранулами: щебень, гравий, руда, крошка каучука, древесная щепа и т.п., сельскохозяйственной продукции. Например, FIZEPR-SW100.10 может использоваться как влагомер зерна, влагомер песка, влагомер щебня, влагомер гравия.

В отличие от других влагомеров FIZEPR-SW100.10 обеспечивает высокую точность измерений, усредняя результаты измерения по всему объему контролируемого материала.

Конструкция датчика герметична и характеризуется высокой надёжностью и устойчивостью к механическим воздействиям.

Применение нержавеющей стали  обеспечивает коррозионную стойкость и возможность установки зонда в сушильные агрегаты с температурами выше 200 °С.

Гарантийный срок эксплуатации влагомеров серии FIZEPR-SW100.10.x    –   24 месяца.

ВЛАГОМЕР ДЛЯ ЛЮБЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ

Зондовые влагомеры  FIZEPR-SW100.10   могут устанавливаться на стенках в бункерах, на лотках и над лентами транспортеров. Зонд закрепляется в стальных втулках-держателях, которые привариваются к стенке бункера, лотка или к стальному щиту. Зонд можно легко устанавливать и снимать через отверстия в держателях, что необходимо для  проведения  планового ремонта на предприятиях.

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

ВЫБОР РАЗМЕРОВ ДАТЧИКА ПОД КОНТРОЛИРУЕМЫЙ ОБЪЕМ МАТЕРИАЛА

Диапазон возможных размеров зонда составляет от 20 см до 1,2 м. Протяженный зонд обеспечивает усреднение результатов измерения по всему объему и различия во влажности отдельных локальных участков не приводят к ошибкам в определении влажности.

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

FIZEPR-SW100.10.4

ВОЗМОЖНОСТИ ИНТЕГРАЦИИ В СИСТЕМЫ АСУ

Влагомер подходит для установки на дозаторах заводов ЖБИ для контроля влажности карбонатного щебня, гранитного гравия и песка. Использование влагомера наиболее эффективно при его работе в составе АСУ бетоносмесительных установок.

По результатам измерений влажности песка, щебня и гравия система АСУ автоматически корректирует весовые дозы инертных компонентов и воды. Это позволяет существенно повысить качество смесей и сократить потери времени на их корректировку.

Применение влагомеров в сушильных установках позволяет автоматизировать процесс сушки, обеспечить стабильное значение влажности просушенного материала.

ОТСУТСТВИЕ РАДИОАКТИВНЫХ МАТЕРИАЛОВ

Влагомер не содержит радиоактивных материалов, что делает его использование безопасным и освобождает заказчика от необходимости обеспечения радиационной безопасности и затрат на утилизацию радиоизотопных приборов.  Отпадает необходимость в получении лицензии для обращения с приборами и установками, генерирующими ионизирующее излучение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ниже приведены основные технические характеристики измерителя влажности сыпучих материалов FIZEPR-SW100.10 (ВИГТ.415210.100-10).

№ п/п Наименование параметра Значение
1 Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси) 0…100%
2 Абсолютная погрешность измерения влажности:
  • в диапазоне влажности 0…6%
  • в диапазоне влажности 6…8%
  • в диапазоне влажности 8…10%
  • в диапазоне влажности 10…20%
  • в диапазоне влажности 20…50%
  • в диапазоне влажности 50…100%

0,3%
0,4%
0,5%
1%
2,5%
5%
3 Диапазон измерения диэлектрической проницаемости 1…100
4 Диапазон рабочих температур эксплуатации датчика -20…145°С
5 Измерительный диапазон калибровки датчика 5…80°С
6 Диапазон рабочих температур эксплуатации электронного блока -20…80°С
7 Период измерения 1сек
8 Выходной интерфейс
  • цифровой
  • токовый
RS485 Modbus RTU
4 – 20мА
9 Напряжение питания электронного блока:
  • номинальное
  • допустимое
24В
18...36В
10 Потребляемый ток, не более 200мА
11 Степень защиты оболочки электронного блока от проникновения пыли и влаги группа IP54
по ГОСТ 14254-96
12 Степень защиты оболочки датчика от проникновения пыли и влаги группа IP65
по ГОСТ 14254-96
13 Длина кабеля связи между датчиком и электронным блоком 2…4м
(уточняется при заказе)
14 Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее 1000м
15 Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее 100м
КОМПЛЕКТАЦИЯ

Измеритель влажности «FIZEPR-SW100» ВИГТ.415210.100-10.2 поставляется в следующей комплектации

№ поз. Наименование изделия Кол-во
1 Электронный блок ВИГТ.415210.101 1 шт.
2 Датчик ВИГТ.415210.102 (в сборе) 1 шт.
3 Щит ВИГТ.415210.128 (с держателями-муфтами ВИГТ.415210.121 и ВИГТ.415210.122)
4 Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ 1 шт.
5 Паспорт ВИГТ.415210.100ПС 1 шт.
6 Диск с программным обеспечением 1 шт.

Сделать заказ и запросить дополнительную информацию по FIZEPR-SW100.10 Вы можете здесь.
