ЛАБОРАТОРНЫЙ ВЛАГОМЕР-ДИЭЛЬКОМЕТР FIZEPR-SW100.30

Лабораторные анализаторы влажности - диэлькометры FIZEPR-SW100.30.х  обладают повышенной чувствительностью и точностью измерений, обеспечивают измерения не только влажности, но и комплексной диэлектрической проницаемости. В зависимости от варианта исполнения могут быть применены как для контроля жидкостей (варианты 30.1 и 30.3), так и  сыпучих материалов (вариант 30.2).

Приборы сертифицированы: в Государственном реестре средств измерений анализаторам влажности присвоен регистрационный номер 58390-14.

Sensor FIZEPR-SW100.30.1

Датчик FIZEPR-SW100.30.1

Датчики  анализатора влагосодержания FIZEPR-SW100.30.1 (3)  отличаются небольшим весом и габаритами, что позволяет использовать их для контроля жидкостей в стандартных мерных цилиндрах и пробирках, широко используемых в химических лабораториях.

Датчик анализатора влажности FIZEPR-SW100.30.1  выполнен герметичным и снабжен переходной муфтой для крепления на штоке, что дает возможность контролировать параметры жидкостей непосредственно в резервуарах и определять эти параметры в зависимости от уровня погружения датчика.

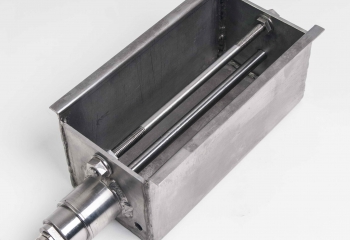

Датчик FIZEPR-SW100.30.2

Датчик анализатора FIZEPR-SW100.30.2 выполнен в виде кюветы и предназначен для измерения сыпучих и пастообразных материалов. Объем коветы - 2л.

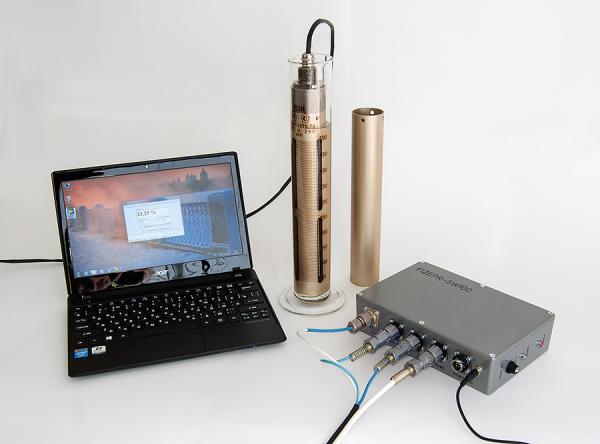

В комплект поставки измерителя влагосодержания кроме датчика и электронного блока по требованию заказчика может быть включен  мерный цилиндр, а также ноутбук. Установленное программное обеспечение позволяет проводить анализ и математическую обработку результатов измерений, исследовать материалы в диапазоне радиочастот.

FIZEPR-SW100.30

FIZEPR-SW100.30.1

Анализ диэлектрических свойств материала производится путем измерения комплексного показателя преломления (коэффициента замедления) электромагнитной волны в контролируемой среде в дециметровом и метровом диапазонах длин волн. Диэлектрическая проницаемость материала вычисляется через отношение резонансной частоты зонда датчика в воздухе к его резонансной частоте в контролируемом материале. Тангенс диэлектрических потерь вычисляется по амплитуде резонанса в материале.

Реализованный способ измерения обеспечивает независимость результата измерений от длины зонда датчика и его конструктивных особенностей, но что еще важнее, исключается необходимость калибровки прибора контроля влажности, что обуславливает точность измерения диэлектрической проницаемости до 4-х значащих цифр и максимально возможную точность измерения влажности.

Лабораторный анализатор влажности выпускается в следующих модификациях:

Наименование Назначение Исполнение
Анализатор влажности «FIZEPR-SW100» ВИГТ.415210.100-30.1 Лабораторные измерения преимущественно жидких материалов, а также измерения в резервуарах на разных глубинах Датчик содержит зонд в виде решетки из пяти стержней. Объем контролируемой пробы – 400мл. Датчик снабжен муфтой для крепления на штоке.
Анализатор влажности «FIZEPR-SW100» ВИГТ.415210.100-30.2 Лабораторные измерения преимущественно сыпучих материалов Датчик содержит кювету с зондом,   объем кюветы -2л
Анализатор влажности «FIZEPR-SW100» ВИГТ.415210.100-30.3 Лабораторные измерения жидких  материалов Датчик содержит зонд диаметром 17мм и длиной 190мм под пробирки П1-21-200 или П2-21-200.  Объем контролируемой пробы – 15мл.
ОБЛАСТИ ПРИМЕНЕНИЯ

Лабораторный измеритель влажности - диэлькометр FIZEPR-SW100.30 может применяться для решения следующих задач:

  • исследования структуры материалов в условиях научно-исследовательских лабораторий;
  • оперативного контроля состава материалов в производстве;
  • контроля непосредственно в резервуарах  доли воды в мазуте и сырой нефти на разных уровнях;
  • измерения концентрации солей в сырой нефти;
  • проведения лабораторных практикумов по физике и химии в ВУЗах.

FIZEPR-SW100.30.1

FIZEPR-SW100.30

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр Значение
Диапазон показаний массовой доли воды, W От 0 до 100%
Диапазон измерений массовой доли воды, W, % От 0,1 до 100%
Абсолютная погрешность измерения влажности:
  • в диапазоне влажностей 0…0,3%
  • в диапазоне влажностей 0,3…3%
  • в диапазоне влажностей 3…7%
  • в диапазоне влажностей 7…10%
  • в диапазоне влажностей 10…20%
  • в диапазоне влажностей 20…40%
  • в диапазоне влажностей 40…100%

0,03%
0,1%
0,2%
0,3%
0,5%
1%
2,5%
Диапазон измеряемых значений диэлектрической проницаемости контролируемых материалов:
  • действительная составляющая
  • тангенс диэлектрических потерь
1 … 100
0 … 0,4
Относительная погрешность измерения действительной составляющей диэлектрической проницаемости 0,8%
Диапазон рабочих температур эксплуатации датчика 0…80°С
Диапазон рабочих температур эксплуатации электронного блока 0 … 70°С
Период измерения, сек 1
Выходной интерфейс
  • цифровой
  • токовый
RS485 Modbus RTU
4-20мА
Источник питания (в комплект входит адаптер на 24В для питания прибора от промышленный сети) 220В 50Гц
Потребляемая мощность, не более 10ВА
Степень защиты оболочки датчика от проникновения пыли и влаги по ГОСТ 14254-96 IP67
Масса датчика 1кг
Масса электронного блока 2кг
Габариты электронного блока 240 x 160 x 60мм

Сделать заказ и запросить дополнительную информацию по FIZEPR-SW100.30 Вы можете здесь.
