FIZEPR-SW100.7Х


Продукция > Измерения физико-химических свойств вещества > FIZEPR-SW100.7Х

ВЛАГОМЕРЫ ДЛЯ БЕТОНОСМЕСИТЕЛЕЙ СЕРИИ FIZEPR-SW100.7Х

Влагомеры  серии FIZEPR-SW100.7х предназначены для измерения влажности  жидких и сыпучих материалов. Особенность датчиков  указанных влагомеров - плоский чувствительный элемент, не имеющий выступающих элементов. Такие датчики удобно применять непосредственно в бетоносмесителях для контроля консистенции и качества перемешивания бетонной смеси, а также на лентах конвейеров.

Вторая особенность анализаторов FIZEPR-SW100.7х  - возможность контроля материалов с высокой проводимостью, например, угля, железорудного концетрата.

Влагомеры серии FIZEPR-SW100.7х  выпускаются как в общепромышленном исполнении, так и во взрывозащищенном.  Электронный блок влагомера  взрывозащищённого  исполнения имеет маркировку1Exd[ia]IIBT5, датчик -0ExiaIIBT5. Датчик  относится к особо взрывобезопасному электрооборудованию и может устанавливаться  во взрывоопасных  зонах  любой категории.

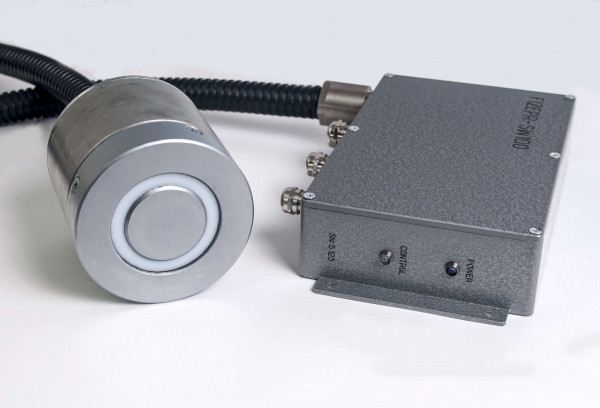

Влагомер FIZEPR-SW100.70. Датчик в комплекте с электронным блоком

Влагомер FIZEPR-SW100.7х  содержит выносной датчик и электронный блок, общий для всех влагомеров серии FIZEPR-SW100. По принципу действия влагомер представляет собой радиоволновый прибор - диэлькометр. Путем зондирования среды радиоволнами метрового диапазона влагомер определяет диэлектрическую проницаемость контролируемого материала и далее с учетом температуры материала определяет его влажность.

Измеряемый влагомером параметр – влажность – представляет собой отношение массы воды, содержащейся в материале, к массе влажного материала и определяется следующим выражением:

где  W - влажноcть материала;

        mв- масса образца влажного материала;

        mс- масса того же образца материала после сушки.

Датчики указанных влагомеров выпускаются в двух основных вариантах, различающихся диаметром и размерами корпуса:

у датчика влагомера FIZEPR-SW100.70   диаметр корпуса составляет 108мм;

датчики влагомеров FIZEPR-SW100.71 (72)  содержат корпус диаметром 80мм.

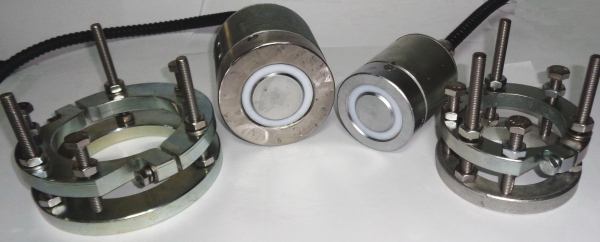

Влагомеры FIZEPR-SW100.70 (Ø108мм) и FIZEPR-SW100.71 (Ø 80мм) с комплектом крепежа

Датчик FIZEPR-SW100.71, как и FIZEPR-SW100.70,  имеет плоский зонд. У датчика FIZEPR-SW100.72 поверхность зонда выполнена с радиусом кривизны 50мм, что позволяет встраивать датчик в пробоотборные системы на основе трубы диаметром 100мм.

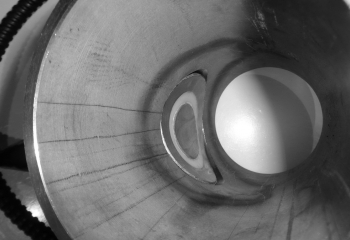

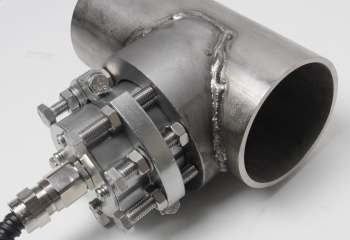

Датчик анализатора FIZEPR-SW100.72 в пробоотборной системе

Датчики FIZEPR-SW100.70 (71)  могут   устанавливаться в отверстии, выполненном в днище бетоносмесителя или на его стенке. В комплект поставки входят все необходимые элементы крепления.

FIZEPR-SW100.70

FIZEPR-SW100.70

FIZEPR-SW100.70

FIZEPR-SW100.70

FIZEPR-SW100.70

FIZEPR-SW100.70

Особенность конструкции указанных датчиков:   лицевая поверхность (поверхность, конактирующая с материалом) защищена пластиной из  сплава 40Х13  -  нержавеющая сталь с повышенной устойчивостью к абразивному  износу. Указанная пластина одновременно служит сенсором датчика, т.е. чувствительным элементом, который  формирует зондирующее электромагнитное поле в контролируемой среде. Благодаря тому, что сенсор непосредственно соприкасается с контролируемой средой, датчик имеет максимально возможную чувствительность.

Следует отметить, что датчик такой конструкции  несравненно более устойчив к ударам по лицевой поверхности  в сравнении с датчиками,  производимыми  западными фирмами, у которых чувствительный элемент закрыт  хрупкой керамической пластиной. Применение в конструкции  керамической пластины не только приводит к снижению устойчивости к ударам, но и к снижению чувствительности. Дело в том, что слой керамики отделяет сенсор от контролируемой среды, и электромагнитное поле, создаваемое сенсором таких датчиков, концентрируется в слое керамики, а наружу выходит лишь малая его часть. Проведенные сравнительные испытания подтвердили данное положение. Различия в чувствительности датчиков  FIZEPR-SW100.7х   и датчиков с керамическими пластинами особенно заметно проявляются на жестких смесях.

Для контроля температуры измеряемой среды  внутри датчика установлена термопара. По значению температуры влагомер автоматически корректирует результаты измерений. Измерения выполняются с периодом  0,2сек, полученное значение влажности передается на внешнее устройство (промышленный контроллер, компьютер или простой цифровой индикатор) одновременно по двум независимым каналам:

  • токовая петля 4-20мА;
  • цифровой интерфейс RS485 MODBUS RTU.

ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

FIZEPR-SW100.70

FIZEPR-SW100.70

Для отображения результатов измерений может быть использован любой измерительный преобразователь токового сигнала 4-20мА, например, «ТРМ-201» фирмы «Овен» или «МЕТАКОН-1105» фирмы «КонтрАвт» или даже обычный миллиамперметр.

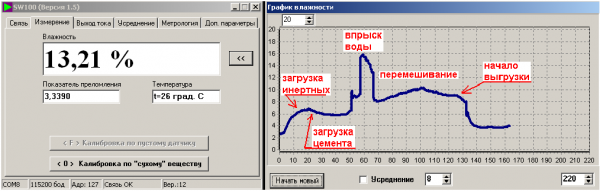

Для эффективного контроля процесса перемешивания рекомендуется информацию выводить на графический регистратор или компьютер (ноутбук), при этом оператор может отслеживать процесс приготовления бетона в динамике. Это позволяет сократить цикл приготовления бетона и производить выгрузку из бетоносмесителя не по истечению заданного времени, а по достижению требуемой гомогенности смеси.

ПАРАМЕТРЫ

Влагомер производится по техническим условиям ВИГТ.415210.700ТУ на основании комплекта конструкторской документации ВИГТ.415210.700.

Наименование параметра Значение характеристики
Диапазон измерения влажности - массовой доли воды W, % (см. примечание 1) От 0 до 100

Пределы допускаемого значения абсолютной погрешности Δ, массовая доля воды, %

(Δ рассчитывается по формулам в зависимости от W, где W — результат измерения влажности в процентах - см. примечание 2)

Δ= 0,035+0,05·W
Диапазон измеряемых температур, °С -40… 150
Диапазон температур калибровки влагомера, °С (см. примечание 3) +5…40
Диапазон рабочих температур эксплуатации датчика, °С -20…80
Диапазон рабочих температур эксплуатации электронного блока,°С -20…80
Период измерения, сек 0,2

Выходной интерфейс

- цифровой

- токовый, мА

RS485 Modbus RTU

4-20

Напряжение питания, В

номинальное

допустимое

24

18...36

Потребляемый ток, мА, не более 200
Габаритные размеры датчика, мм Ø 108х120
Масса датчика, кг 3,5
Габариты электронного блока, мм 255 x 170 x 60
Масса электронного блока, кг 2
Степень защиты оболочки электронного блока по ГОСТ 14254-96 IP54
Степень защиты оболочки датчика по ГОСТ 14254-96 IP67
Длина кабеля связи между датчиком и электронным блоком, м (см. примечание 4) 1,5…2
Максимальная длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее, м 1000
Максимальная длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации, не менее, м 100
Режим работы непрерывный
 ПРИМЕЧАНИЯ
  1. Для жестких и подвижных бетонных смесей доля воды не превышает 14%, поэтому для влагомеров, устанавливаемых в бетоносмеситель, в градуировочной характеристике выставлено максимальное значение влажности, равное 20% (отношение массы воды к общей массе бетонной смеси).

  2. Расчет по приведенным математическим выражениям (формулам) дает следующие значения абсолютной погрешности Δ:

    Диапазон влажности W Пределы допускаемого значения абсолютной погрешности Δ
    до 10%

    10…20%

    20…50%

    50…100%
    0,5%

    1%

    2,5%

    5%
  3. С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно дополнить калибровку влагомера данными для расширения диапазона температур измерения влажности.

  4. Требуемая длина кабеля связи между датчиком и электронным блоком согласовывается при заказе.


Сделать заказ и запросить дополнительную информацию по FIZEPR-SW100.7Х Вы можете здесь.
