СПЕКТРОМЕТР ЭЛЕКТРОННОГО ПАРАМАГНИТНОГО РЕЗОНАНСА FIZEPR-ESR12
Спектрометр электронного парамагнитного резонанса (ЭПР) FIZEPR-ESR12 (ВИГТ.421400.012) предназначен для элементного анализа химических материалов, для измерения концентрации веществ, обладающих парамагнитными свойствами. В частности, спектрометр может быть использован для определения концентрации свободных радикалов в растворах и сухих пробах веществ.
Особенностью спектрометра является автоматическая подстройка измерительного узла под контролируемое вещество без участия оператора. Прибор прост в управлении, надежен и не нуждается в обслуживании. Благодаря этим особенностям спектрометр FIZEPR-ESR12 нашел применение в промышленности («Тольяттикаучук», «Нижнекамскнефтехим», «Синтез-Каучук»), а также в студенческом лабораторном практикуме в ряде ВУЗов, в том числе в МФТИ и МГУ.
Спектрометр ВИГТ.421400.012 оснащен современным интерфейсом и программным обеспечением, позволяющим его применять в компьютеризированных системах управления производством. Существенным достоинством данного спектрометра является возможность непрерывного контроля материалов в потоке, для этого измеряемый материал пропускается через измерительный узел по фторопластовой трубке. В технологических процессах приготовления катализаторов Циглера-Натта, используемых при синтезе каучука, смешиваемые вещества пропускаются через спектрометры FIZEPR-ESR12, установленные во взрывозащищенных боксах.

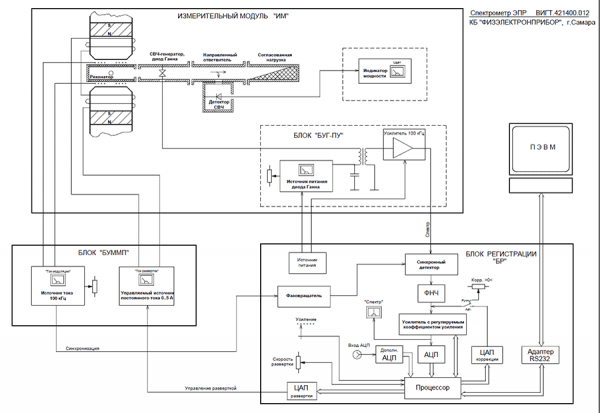

ФУНКЦИОНАЛЬНАЯ СХЕМА СПЕКТРОМЕТРАИзмерительной ячейкой спектрометра ЭПР является СВЧ резонатор, который установлен в зазоре между полюсами электромагнита, а исследуемое вещество в диэлектрической ампуле вводится в центр резонатора через отверстие в его боковой стенке. Соосно этому отверстию в резонаторе выполнено второе отверстие таким образом, что через оба отверстия и центр резонатора может быть пропущена трубка, что позволяет контролировать вещества в потоке.

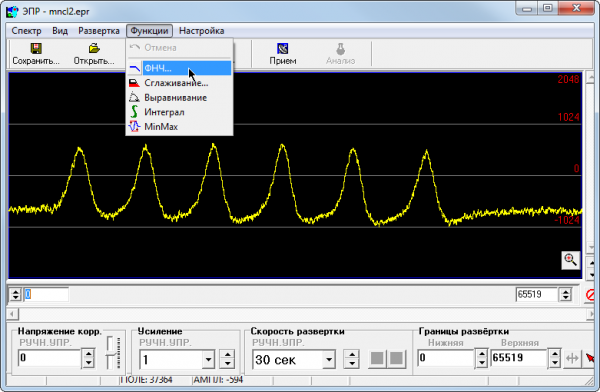

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Управление спектрометром FIZEPR-ESR12, регистрация и обработка результатов
измерений производятся с помощью персонального компьютера с ОС Windows,
подключаемого к спектрометру по интерфейсу USB, RS232 или RS485. Результаты
измерений выводятся в виде графиков спектра ЭПР. В программе предусмотрена
возможность усреднения и накопления спектров, сохранение спектров и вывод их на
печать.
По желанию заказчика в комплект поставки может быть включен персональный
компьютер с установленным программным обеспечением.
КОМПЛЕКТАЦИЯ СПЕКТРОМЕТРА
№ п/п
Наименование параметра
Значение параметра
1
Рабочая частота
9,3 … 9,6 ГГц
2
Мощность СВЧ-генератора, не
менее
0,1 Вт
3
Минимальная индукция магнитного
поля, не более
3000 Гс
4
Максимальная индукция магнитного
поля, не менее
4000 Гс
5
Диапазон перестройки магнитного
поля, не менее
1000 Гс
6
Ширина зазора магнитной системы
22,5 мм
7
Диаметр полюсных наконечников
90 мм
8
Период перестройки магнитного
поля
- в режиме управления от блока
регистрации БР
- в режиме управления от ПК
30 сек, 120 сек, 240 сек, ручная
регулировка
задается пользователем в
пределах 30 сек - 2 часа
9
Чувствительность
5×10-11моль
ДФПГ
10
Стабильность резонансных условий
2×10-5час-1
11
СВЧ-резонатор
- диаметр
- высота
- диаметр отверстий для введения
исследуемых материалов
Е110
38,5 мм
15 мм
10 мм
12
Условия эксплуатации
от +10 до +45 °С.
13
Источник питания
сеть 220 В, 50 Гц
14
Связь спектрометра с
персональным компьютером
интерфейс RS232C, предусмотрена
гальваническая развязка
Сделать заказ и запросить дополнительную информацию по FIZEPR-ESR12 Вы можете здесь.
