Измерители регуляторы с блоком питания 24В УМКТ(Д)

Измерители регуляторы с блоком питания 24В УМКТ(Д)

Модули контроля температуры совместно с входными датчиками предназначены для контроля температуры, давления, влажности либо других физических величин, отображения их текущих значений на встроенном цифровом индикаторе и управления технологическими производственными процессами. Приборы могут использоваться в промышленности, коммунальном, сельском хозяйстве и других отраслях.

Функциональные параметры измерения и регулирования задаются пользователем при программировании и сохраняются при отключении питания в энергонезависимой памяти прибора.

Приборы имеют встроенный источник питания 24В для питания активных датчиков.

УМКТ1(Д) — один универсальный вход по току

УМКТ2(Д) — два универсальных входа по току

Датчики с унифицированным выходом по току представлены в таблице

Тип датчика Диапазон измерений УМКТ2(Д)
0...5 mA 0...100% I0_5
0...20 mA 0...100% I0.20
4...20 mA 0...100% I4.20

Конфигурация входных датчиков прибора независимая, т.е. типы датчиков для разных каналов могут выбираться произвольно.

Подключение датчиков с унифицированными выходными сигналами

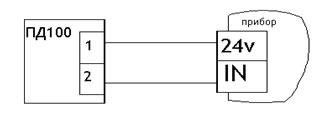

Пример подключения датчика давления ПД-100:

Для питания датчиков с унифицированным выходом по току используется внутренний источник напряжения, величиной 24В.

Датчики с унифицированными выходными сигналами подключаются к УМКТ по двухпроводной схеме.

Устройства индикации и органы управления

  • Т1 и Т2 (индикаторы зеленого цвета) – в режиме "работа" – индикация номера входного канала, измеренное значение, с которого отображается в данный момент, в режиме "программирование" – индикация входного канала, к которому подключено ВУ;
  • Т1уст, ΔТ1, Т2уст, ΔТ2 (индикаторы зеленого цвета) – при программировании уставок - уставка для первого ВУ, дельта уставки первого ВУ, уставка для второго ВУ, дельта уставки второго ВУ соответственно;
  • ВУ1 и ВУ2 (индикаторы красного цвета) – состояние ВУ1 и ВУ2 соответственно
  • Количество выходных каналов измерителя-регулятора - 2

Выходные устройства

Измерители-регуляторы УМКТ1(Д) и УМКТ2(Д) имеют по два независимых выходных устройства, формирующие сигналы управления внешним оборудованием, обеспечивая независимое регулирование по двухпозиционному или трехпозиционному (с двумя уставками на один канал) закону в соответствии с заданной пользователем логикой работы выходных устройств.

Выходные устройства (дискретные, ключевого типа - электромагнитные реле, транзисторные оптопары, симисторные оптопары либо токовый выход управления твердотельным реле) используются для управления (включения/выключения) нагрузкой непосредственно, или через более мощные управляющие элементы (пускатели, реле, тиристоры или симисторы).

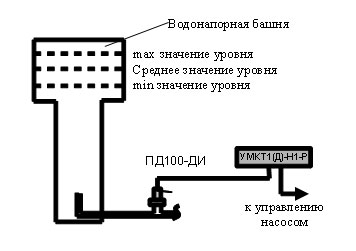

Пример использования измерителя-регулятора УМКТ1(Д)-Н1-Р совместно с датчиком давления ПД100-ДИ для контроля регулирования уровня заполнения водонапорной башни.

УМКТ1(Д)-Н1-Р – измеритель регулятор

ПД100-ДИ – датчик давления

Регулирование уровня осуществляется путем задания среднего уровня (определяется как среднее значение между max и min уровнем) на УМКТ1(Д)-Н1-Р. При достижении max – отключение насоса, min – включение насоса.

Наименование при заказе
Наименование Описание
УМКТ1(Д)-Х-Х Измеритель - регулятор одноканальный с универсальным входом, с блоком питния (корпус - Н1, Щ2), (выходы - Р, Т, С, К)
УМКТ2(Д)-Х-Х Измеритель - регулятор двухканальный с универсальным входом, с блоком питания (корпус - Н1, Щ2), (выходы - Р, Т, С, К).

Сделать заказ и запросить дополнительную информацию по УМКТ(Д) Вы можете здесь.
