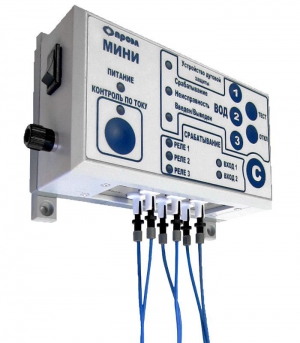

Устройство дуговой защиты ПРОЭЛ-мини
Область применения
Ячейки КРУ (КРУН) электрических подстанций 0,4-35 кВ.
НазначениеУстройство предназначено для защиты шкафов комплектных распредустройств электрических подстанций 0,4-35кВ при возникновении в них коротких замыканий, сопровождаемых открытой электрической дугой.
Устройство с помощью волоконно-оптического датчика (ВОД) радиального типа фиксирует в инфракрасном диапазоне световую вспышку от электрической дуги и формирует сигнал (или сигналы) отключения питающего напряжения от распредустройства и сигналы запрета АПВ или АВР (в случае необходимости)
Областью применения устройства являются электрические подстанции энергетических компаний, объектов энергоснабжения газовой и нефтяной промышленности, промышленных предприятий, метрополитена, тяговых подстанций электрифицированных железных дорог.
Устройство предназначено для непрерывной работы в неотапливаемых помещениях.
К устройству можно подключить до 3-х ВОД, например, ВОД из отсека выключателя, ВОД из отсека сборных шин и ВОД из отсека ввода/вывода.
Особенности- волоконно-оптические датчики;
- автоматическое тестирование исправности ВОД (проверка на наличие обрыва);
- одно устройство защищает одну ячейку;
- максимальное число датчиков – 3 шт.;
- высокое быстродействие;
- высокая помехозащищенность;
- высокая селективность;
- программируемый алгоритм работы.
|
Время срабатывания без подтверждения током КЗ, мс |
9 |
|
Тип выхода |
«сухой» контакт реле |
|
Коммутируемое напряжение постоянного и переменного тока, не более, В |
264 |
|
Коммутируемый постоянный ток замыкания/размыкания при индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А |
5/0,2 |
|
Коммутируемый переменный ток замыкания/размыкания при индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А |
5/5 |
|
Длительность сигнала отключения, не менее, мс |
300 |
|
Тип выхода |
«сухой» контакт реле |
|
Количество сигналов |
3 |
|
Коммутируемое напряжение постоянного или переменного тока, не более, В |
264 |
|
Коммутируемый постоянный ток, не более, А |
0,2 |
|
Коммутируемый переменный ток, не более, А |
1 |
|
Тип входа |
оптронная развязка |
|
Входной ток, не более, мА |
10 |
|
Напряжение надежного срабатывания, В |
120 … 264 |
|
Степень защиты |
IP 52 |
|
Масса, не более, кг |
0,6 |
|
Габаритные размеры варианта крепления на стену, не более, мм |
156×108×65 |
|
Габаритные размеры варианта крепления на DIN-рейку, не боле, мм |
156×82×71 |
|
Габаритные размеры варианта крепления на панель, не Более, мм |
156×111×63 |
|
Напряжение питания оперативного тока постоянное, В |
90 … 370 |
|
Пульсации, не более, % |
12 |
|
Напряжение питания оперативного тока переменное, В |
80 … 264 |
|
Мощность потребления, не более, Вт |
10 Вт (постоянный ток) 10 ВА (переменный ток) |
|
Диапазон рабочих температур, °C |
−40 … +65 |
|
Допустимая влажность при +30°C, % |
98 |
|
Атмосферное давление, мм рт. ст. |
450 … 800 |
