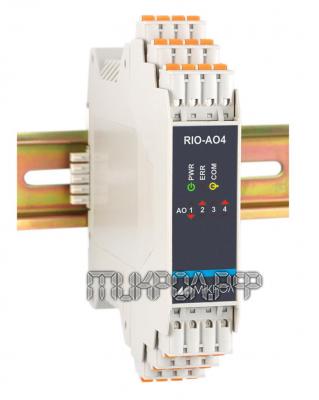

Модуль аналогового вывода RIO-AO4
RIO-AO4 предназначен для формирования аналоговых сигналов по командам ПК или контроллера. Сделан как независимое изделие, обмен информации передается по интерфейсу RS-485, протокол ModBus RTU. В конструкции используется «умная» система вывода, в каждом модуле RIO-AO4 встроен микропроцессор, который выполняет заданные функции и решает определенные задачи по обработке сигналов и применяется для построения систем управления объектами.
Основные функции:- создание выходных сигналов;
- выдача статистики по запросу значений выходных сигналов;
- обработка сигналов; - установка выходов в указанное безопасное состояние;
- при необходимости замена модуля без сбоя сети интерфейса и нарушения системы питания;
- использование модуля как удаленное устройства аналогового вывода при сборе информации.
Модуль аналогового вывода 4-х канальный функционирует в режимах работы с пользовательскими сетевыми настройками и конфигурации сетевых параметров.
Режимы работы модуляМодуль аналогового вывода RIO-AO4 работает в нескольких режимах: рабочем и безопасном.
| Название параметра и размер | Единица измерения | Значение |
| Количество аналоговых выходов | шт. | 4 |
|
Типы сигналов: - унифицированные сигналы - напряжение |
мА В
|
0-5 мА (Rн.≤2000 Ом), 0-20 мА (Rн.≤500 Ом), 4-20 мА (Rн.≤500 Ом) 0-10 |
| Допускаемая погрешность измерения | % | ≤ 0,2 |
| Допускаемая погрешность измерения температуры холодного спая | % | < 0,2 % / 10 °С |
| Кол-во устройств в 1 сигменте | шт. | до 32 |
| Максимальная длина линии | м | до 1200 |
| Сетевые адреса | диапазон до 255 | |
| Электрические данные | ||
| Постоянный ток | В | от 12 до 36 |
| Ток потребления по питанию 24 В | мА | не более 70 |
| Корпус | ||
| Размер корпуса | мм | 117х23х129 |
| Максимальная монтажная глубина | мм | 130 |
| Степень защиты | IP | 20 |
| Масса | кг | не более 0,18 |
| Условия эксплуатации | ||
| Температура окружающей среды | °С | от -40 до +70 |
| Атмосферное давление | кПа | от 84 до 106,7 |
| Вибрация |
Гц мм |
с частотой до 60 с амплитудой до 0,1 |
| Помещение | закрытое взрыво- и пожаробезопасное | |
Сделать заказ и запросить дополнительную информацию по RIO-AO4 Вы можете здесь.
