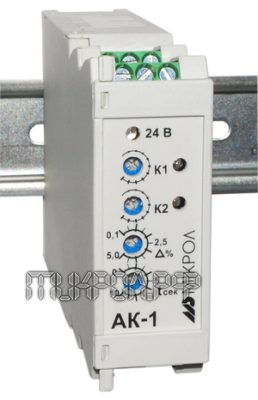

Реле-регулятор АК-1
Реле-регулятор АК-1 предназначен для контроля предельных значений входного.Структура АК-1 позволяет в краткие строки настроить и ввести в эксплуатацию технологический объект или организовать аварийное включение/выключение защитного механизма.
Область применения-
Системы регулирования, сигнализации, аварийного отключения
-
Управление технологическими процессами в энергетике, металлургии, в измерительных системах, измерительно-вычислительных комплексах и других отраслях промышленности
| Название | Значение |
|---|---|
| Количество аналоговых входов | 1 |
| Диапазон изменения входного аналогового сигнала |
от 0 мА до 5 мА (Rвх=50 Ом) от 0 мА до 20 мА (Rвх=25 Ом) от 4 мА до 20 мА (Rвх=25 Ом) от 0 В до 10 В (Rвх=40 кОм) от 0 В до 260 В (Rвх=500 кОм) по отдельному заказу |
| Диапазон изменения параметра «Гистерезис» | 0,1 до 5 % |
| Погрешность установки параметра «Гистерезис» | 0,1 % |
| Диапазон изменения параметра «Предел» | |
| - для верхних значений К1 | 0÷100% |
| - для нижних значений К2 |
50÷100% 0÷100% 0÷50% |
| Погрешность при установке границ К1 и К2 | |
| - по лимбу передней панели | 10/5 % |
| - по внешнему прибору | 0,1 % |
| Погрешность преобразования | 0,2% |
| Количество дискретных выходов | 2 |
| Тип выхода | переключающие контакты реле |
| Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока | 220В |
| Максимальный ток нагрузки каждого выхода | ≤ 8 А |
| Напряжение питания | 24±6 В (нестабилизированное) |
| Ток потребления, не более | 90 мА |
| Габаритные размеры ВхШхГ | 76 х 26 х 115 мм |
| Степень защиты | IP30 |
| Масса, не более | 0,13 кг |
