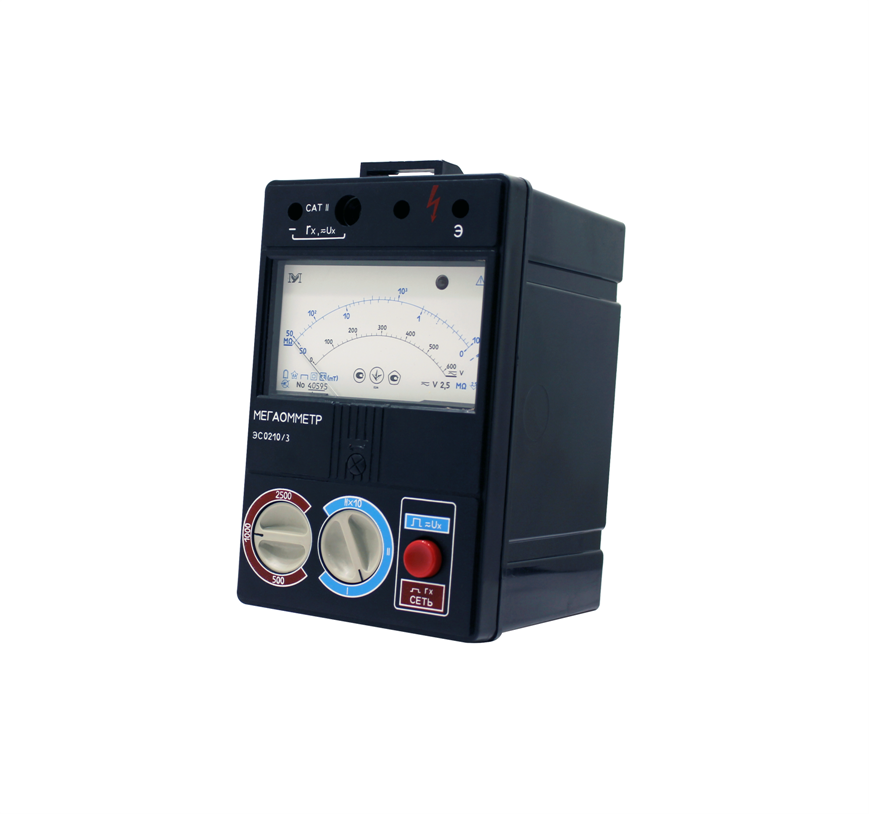

Мегаомметры ЭС0210/3

Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.



Описание

Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.

В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.

Марка Диапазон измерений, МОм Выходное напряжение на зажимах, В
ЭС0210/1, ЭС0210/1Г 0-5, 5-1000, 100± 10, 250± 25, 500± 50
ЭС0210/2, ЭС0210/2Г 0-5, 0-50, 50-10000 500± 50, 1000± 100, 2500± 250
ЭС0210/3, ЭС0210/3Г 0-50, 50-10000, 500-100000 500± 50, 1000± 100, 2500± 250

Класс точности мегаомметров 2,5.

Предельные значения погрешностей измерения сопротивления изоляции выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой. Для мегаомметров ЭС0210/3, ЭС0210/3Г при измерении сопротивлений в диапазоне измерения 500-100000 МW (шкала IIх10) погрешность измерения нормирована только на напряжение 2500 V.

  • При измерении сопротивления изоляции токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э” с землей не соединять!
  • Питание мегаомметров ЭС0210 осуществляется от сети переменного тока напряжением 220В, питание мегаомметров ЭС0210Г – от встроенного электромеханического генератора. Скорость вращения рукоятки генератора – (120-144) оборотов в минуту.
  • Оперативный ток при закороченных зажимах находится в пределах (0,6± 0,2) mA.
  • Время установления показаний не более 15 s. Время заряда емкости объекта, величиной не более 0,5 m F, не превышает 15 s.Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42V), который был заряжен до напряжения 2500 V не превышает 4 s.
  • Режим работы прерывистый.
  • Масса мегаомметров ЭС0210 без комплекта шнуров не более 1,9 кг.
  • Масса мегаомметра с комплектом шнуров и футляром не более 2,8 кг..
  • Норма средней наработки на отказ — 12500 часов, средний срок службы 10 лет.
Комплектация:

мегаомметр (мегомметр), шнуры, сумка, встроенный вольтметр


Сделать заказ и запросить дополнительную информацию по ЭС0210/3 Вы можете здесь.
