Счётно-дозирующий комплекс КСД

ТУ 28.99.39.190-014-26842920-2021

Счетно-Дозирующий Комплекс — это автоматизированный комплекс работающих согласно единого алгоритма выдачи отмеренных доз жидкого продукта в нефтеналивной транспорт (автомобильный, железнодорожный и морской).

Возможно производство в климатических исполнениях У2, УХЛ2.1, УХЛ3.1.

Комплекс производится в полном соответствии с требованиями пожаро- и взрывозащиты, метрологии, охраны труда, что подтверждено комплектом документов.

Возможно исполнение Счетно-Дозирующего Комплекса различной комплектации и конфигурации, в соответствии с пожеланиями заказчика, для максимально полного и точного выполнения технических требований стоящих перед ним задач.

Счетно-Дозирующий Комплекс подходит для перекачивания нефтепродуктов с диапазоном вязкости от 0,55 сСт до 600 сСт

Технические характеристики Параметр Значение Производительность, м3 От 30 до 100* Напор, м 25 Диапазон вязкости продукта 0,55-600 ССт Тонкость фильтраций, мкм 70-140 * Электропитание системы управления 220В, 50Гц Диапазон дозировки, л 1 — 99 999 Порядок задания дозировки Посредством пульта ДУ или с ПК Ввод коэффициента поправки Автоматически черех пульт ДУ Параметры отображения информации **
  • по объему (л)
  • по плотности(кг/м3)
  • по массе (кг)
Диапазон рабочей температуры, оС от -40 до +50 Максимальное давление, МПа 1,6 Габариты, LхBхH мм, 1900х970х1580*** Масса, кг не более 550 *** Срок службы, лет 10

* Варьируется в зависимости от типа выбранного фильтра
** Выставляются на усмотрение оператора
*** Меняется в зависимости от конечной комплектации и пожеланий заказчика

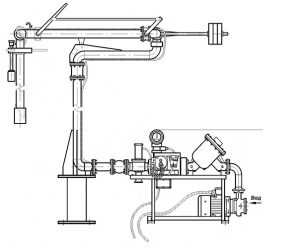

Возможная комплектация№НаименованиеФункции1Жидкостной счетчикИзмерение нефтепродукта по объему или массе2ФильтрОчистка нефтепродукта от примесей3Электромагнитный клапанПерекрытие потока нефтепродукта4Кнопочный пост управленияВключение/выключение комплекса5Соединительные коробкиПодключение цепей системы6Устройство заземленияСнятия зарядов статического электричества с автоцистерн7Отсчетное устройствоКонтроллер управления и системы индикации «объем/масса/ плотность»8Обратный межфланцевый клапанПредотвращение изменения направления потока нефтепродукта9Пульт ДУУправление и выставление параметров КСД10Датчик давления (Преобразователь)Избежание избыточного давления11ГазосигнализаторБлокировка системы автоматическим путем при достижении максимального показателя допустимой загазованности.12Термозащитный терминалВарианты с подогревом или без13Шаровой стальной кранОстановка налива нефтепродукта в КСД14Частотный преобразователь (Инвертор)Защита электронасоса на каждом уровне, каскадное управление процессом15Вводный распределительный шкафПрием и распределения электричества, защита от короткого замыкания

Посредством программного обеспечения для КСД возможны:

  • Контроль количества нефтепродукта
  • Автоматическое составление документации по излишкам и недостаче
  • Формирование отчета за определенный период времени
  • Возможность интегрированной работы с системами управления предприятием (1С) через обмен файлами XML
  • Конвертация отчетности в необходимые стандартные форматы
  • Экспорт данных в 1С «Бухгалтерия», 1С «Рарус: АЗК+Нефтебаза»
  • Создание отгрузочных документов в автоматическом режиме

Варианты конструкции КСД:

  • Мобильный вариант (на колесах)
  • Стационарный вариант (на раме)
  • В панелях с утеплителем
  • В панелях с обогревом
  • Вариант, предложенный заказчиком

Пускорегулирующая аппаратура может иметь следующую комплектацию:

  • Силовой шкаф общепромышленного исполнения (находится вне взрывоопасной зоны)
  • Силовой шкаф взрывозащищенного исполнения (монтируется на самом КСД)
  • Силовой шкаф взрывозащищенного исполнения со взрывозащищенном соединением «вилка + розетка» для подключения КСД при установке непосредственно на комплексе счетно-дозирующем
  • Магнитный пускатель взрывозащищенного исполнения для установки непосредственно на КСД
  • Магнитный пускатель взрывозащищенного исполнения с взрывозащищенным соединением «вилка + розетка» с установкой непосредственно на КСД

Преимущества КСД перед аналогами

Комплекс КСД поставляется заказчику доведенным до максимальной эксплуатационной готовности, что избавляет от необходимости участия самого производителя в монтаже и запуске Комплекса. Монтаж кабельных линий также упрощается наличием терминала аппаратного и силового управления, без необходимости дополнительной покупки коммутирующего и защитного оборудования.

Комплекс КСД легко монтируется с любым нефтеналивным модулем, возможна поставка крепежного набора необходимого для присоединения указанного заказчиком оборудования.

Все используемые в производстве КСД комплектующие отлично зарекомендовали себя при эксплуатации, отвечают современным требованиям нефтегазовой промышленности.


Сделать заказ и запросить дополнительную информацию по КСД Вы можете здесь.
