Плотномер жидкости

Плотномер предназначен для работы со светлыми нефтепродуктами и другими однофазными жидкостями различного производства.

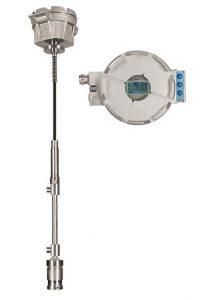

Плотномер жидкости состоит из первичного преобразователя в литом корпусе из стали DIN 1.4408, и погружного чувствительного элемента (ПЧЭ) на гибком подвесе. Корпус со съемной крышкой, кабельным сальниковым вводом, винтом и клеммой защитного заземления. Внутри корпуса — электронная плата с установленным на ней клеммным соединителем.
Плотномер (по необходимости) может быть укомплектован ячейкой индикации (ЯИ), оснащенной ЖКИ и клавиатурой, позволяющих настраивать параметры плотномера.

Определение плотности среды происходит через разность значений перепада гидростатического давления чувствительного элемента. Значения давления измеряются ячейками для измерения давления (ЯИД), находящимися в нижней и верхней частях чувствительного элемента. Расстояние между ними составляет 450 мм.

Чтобы соблюсти температурную стабильность и точность показаний, питание измерительных ячеек, а также усиление выходных сигналов (их нормирование и термокомпенсацию) производят специализированными аналого-цифровыми микросхемами по внешним температурным датчикам с применением находящихся на корпусе ячеек диодов.

Измерение температуры в чувствительном элементе происходит с помощью цифрового термометра, расположенного на уровне верхней ячейки.

Плотномер устанавливается в верхнюю часть емкости с рабочей жидкостью на горизонтальную поверхность.

Технические характеристики плотномера:

Наименование параметра Значение параметра
Длина чувствительного элемента, м 1,5 — 25,0
Рабочее избыточное давление в газовой подушке, кПа -5 …25
Температура среды, °С — 45 …+75
Плотность контролируемой среды, кг/м³ 450 — 1050
Маркировка взрывозащиты 0ExiaIIBT5 X
Степень защиты по ГОСТ 14254 IP68
Климатическое исполнение по ГОСТ 15150 ОМ1,5
Температура внешней среды — 40 … +75 °С
Пределы измерения атмосферного давления, кПа 84,0 …106,7
Тип атмосферы III, IV (морская и приморско-промышленная)
Срок службы, лет 14
Масса (не более), кг 11,8
Габаритные размеры не более, мм (где LЧЭ — длина чувствительного элемента)
без защитной крышки, в сборе со штуцером 255,5х162х(124+LЧЭ)
без защитной крышки, с неразъемным кабельным вводом 240х162х(124+LЧЭ)
без защитной крышки,с разъемным кабельным соединением 332х162х(124+LЧЭ)
с защитной крышкой, в сборе со штуцером 258,5х180х(200+LЧЭ)
с защитной крышкой, с неразъемным кабельным вводом 243х180х(200+LЧЭ)
с защитной крышкой, с разъемным кабельным соединением 335х180х(200+LЧЭ)
с крышкой клавиатуры, в сборе со штуцером 258,5х162х(124+LЧЭ)
с крышкой клавиатуры,с неразъемным кабельным вводом 243х162х(124+LЧЭ)
с защитной крышкой, с разъемным кабельным соединением 335х162х(124+LЧЭ)

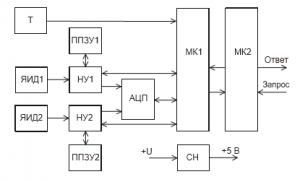

Структурная схема плотномера:

Где:
Т — термометр;
МК — микроконтроллер;
АЦП — аналого-цифровой преобразователь;
ППЗУ — перепрограммируемое постоянное запоминающее устройство;
НУ — нормирующий усилитель;
ЯИД — ячейка для измерений давления;
СН — стабилизатор напряжения;


Сделать заказ и запросить дополнительную информацию по Плотномер жидкости Вы можете здесь.
