Комплект блоков электронагревателей резервуарных К3БЭР-12

Назначение: комплект блоков электронагревателей резервуарных К3 БЭР-12 предназначен для разогрева вязких и застывающих нефтепродуктов с температурой вспышки не ниже +80°С. Блоки КЗБЭР-12 используются на нефтебазах и складах для стационарной установки в наземных резервуарах любой конструкции емкостью от 3 до 10 м³, а также в резервуарах большей емкости со встроенными нагревательными кожухами или отсеками.

Описание: принцип действияКЗБЭР-12 основан на передаче тепла от трубчатых электронагревательных элементов продукту, находящемуся в резервуаре.
Блок включается в работу и отключается автоматически при следующих условиях:
— слой продукта над блоком электронагревательным больше 500 мм и автоматически отключается при снижении до 500 мм и менее;
— продукт в резервуаре имеет температуру ниже 80°С и отключается при достижении продуктом температуры более 80°С;
— точность срабатывания устройства блокировочного находится в пределах ±10%.

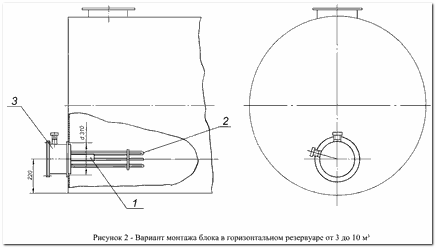

Блок электронагревателей устанавливается в резервуаре любой конструкции и емкости, при этом в нижней его части необходимо вырезать отверстие диаметром Ø 310 ±5 мм. Установить блок в резервуар и приварить усилительное кольцо корпуса блока к корпусу резервуара. Подключить блоки к пульту управления.
Перед пуском в работу необходимо: проверить величину сопротивления изоляции, которая должна быть не менее 1 МОм; заземлить.

По устойчивости к воздействию климатических факторов внешней среды комплект блоков КЗБЭР-12 соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69. Класс пожароопасности П-I; П-III в соответствии с «Правилами устройства электроустановок» (ПУЭ).

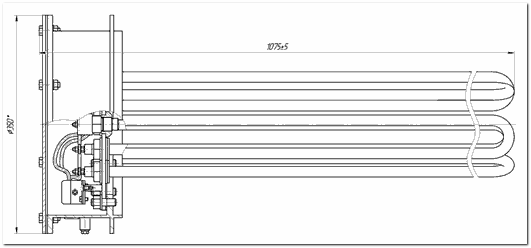

Чертеж К3 БЭР-12:




Технические характеристики К3 БЭР-12:

Наименование параметров К3 БЭР-12
Мощность комплекта, кВт 36
Количество блоков БЭР-12 в комплекте, шт. 3
Мощность блока БЭР-12, кВт 12
Габаритные размеры блока БЭР-12, мм, не более длина 1100
высота 380
ширина 380
Габаритные размеры шкафа, мм, не более длина 500
высота 500
ширина 250
Масса блока БЭР-12, кг, не более 26
Масса шкафа, кг, не более 36

 Назначенный ресурс циклов – 2500. Срок службы до списания – 5 лет.

Среднее количество часов, необходимых для нагрева нефтепродукта на 35°С от начальной температуры в зависимости от объема нефтепродукта в резервуарах, покрытых тепловой изоляцией:

Емкость резервуара, м3 3 5 10 25
Время разогрева, ч 7,0 12,0 16,3 43,5
