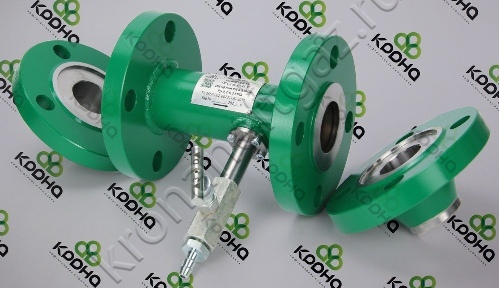

Пробоотборник ручной СТАНДАРТ-Р

Область применения

Пробоотборники ручные и автоматические СТАНДАРТ ТУ 3667-002-60231190-2011 предназначены для отбора, проб товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.

Эксплуатационное назначение пробоотборника жидкости — оперативный контроль качества перекачиваемой нефти и нефтепродуктов.

Функциональное назначение изделия — ручной и автоматический отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.

Пробоотборники ручные и автоматические СТАНДАРТ имеют следующее обозначение:
1.Пробоотборник ручной СТАНДАРТ-Р ТУ 3667-002-60231190-2011;
2.Пробоотборник автоматический СТАНДАРТ-А ТУ 3667-002-60231190-2011;
3.Пробоотборник автоматический + совмещенный с ручным отбором проб СТАНДАРТ-АЛ ТУ 3667-002-60231190-2011.

Характеристики отбираемых продуктов:
Наименование показателя Показатели
Объемная доля содержания воды, не более ,%  до 2
Кинематическая вязкость, м2/с, не более  300*10-6
Температура, ºС  от +5 до +90
Массовая доля механических примесей, не более,%  0,15
Массовая доля сернистых соединений, не более%  3,5
Массовая доля содержания парафина, не более, %  7
Концентрация хлористых солей, г/л, не более  30
массовая доля содержания воды, %, не более  98
Давление в трубопроводе, МПа  от 0,2 до 6,3
Содержание свободного газа не допускается.
Окружающая среда:
Пробоотборник ручной СТАНДАРТ -Р:
Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69, для работы при температуре ,ºС.>    от +5 до +45 о С;

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .

Технические характеристики пробоотборника ручного СТАНДАРТ-Р:
Рабочее давление (PN), МПа  от 0,2 до 6,3
Диаметр трубопровода на месте установки (DN), мм. (стандарт) 50
при установке пробоотборника на условный диаметр трубопровода (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. в комплекте поставляется устройство пробозаборное щелевого типа или устройство пробозаборное трубчатого типа ЗОНД
Нормативный документ  ГОСТ 2517-2012

По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000,7000 см3.

По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.

Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

Средства взрывозащиты изделий изображены в конструкторской документации на изделие, исполнение по взрывозашите согласно ГОСТ Р 51330.0-99.
Наименование изделия Исполнение по взрывозащите
Пробоотборник автоматический СТАНДАРТ-Р Не имеет электрических цепей, установлен во взрывоопасной зоне
Устройство пробозаборное щелевого типа Не имеет электрических цепей, установлен во взрывоопасной зоне
Устройство пробозаборное трубчатого типа ЗОНД Не имеет электрических цепей, установлен во взрывоопасной зоне
Смеситель потока КРОНА-ВИХРЬ Не имеет электрических цепей, установлен во взрывоопасной зоне
Баллон Не имеет электрических цепей, установлен во взрывоопасной зоне
Пробоотборник ручной СТАНДАРТ-Р комплектность поставки, габаритные размеры, масса:
Отбираемый продукт Комплектующие Кол, шт Размеры, мм/ Масса, кг., не более СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ Возможна поставка отдельных состовляющих пробоотборника
нефть, нефтепродукты
и другая жидкость
из трубопровода
Ручной пробоотборник СТАНДАРТ-Р
(DN 50)
(пробоотборник: диспергатор, клапан)
1 220х180х175 20 пробоотборник ручной СТАНДАРТ-Р поставляется по заказу потребителя
Комплект монтажных частей 1 175х110 8 поставляется по заказу потребителя
Комплект ЗИП 1     поставляется по заказу потребителя
Смеситель потока КРОНА-ВИХРЬ
(DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
устройство пробозаборное щелевого типа
(DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой
(DN 80, 100 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками
(DN 150, 200, 250, 300, 350, 400 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
Ручной пробоотборник СТАНДАРТ-Р имеет следующее обозначение:

Ручной пробоотборник СТАНДАРТ -Р, ТУ 3667-002-60231190-2011, где
Ручной пробоотборник СТАНДАРТ -Р — наименование изделия;
по умолчанию исполнение изделия на условный диаметр DN 50 мм.
ТУ 3667-002-60231190-2011 - номер ТУ.

Ручной пробоотборник СТАНДАРТ-Р-100 ТУ 3667-002-60231190-2011, где
Ручной пробоотборник СТАНДАРТ -Р — наименование изделия;
100 - исполнение изделия на условный диаметр DN, мм.;
ТУ 3667-002-60231190-2011 - номер ТУ.

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:

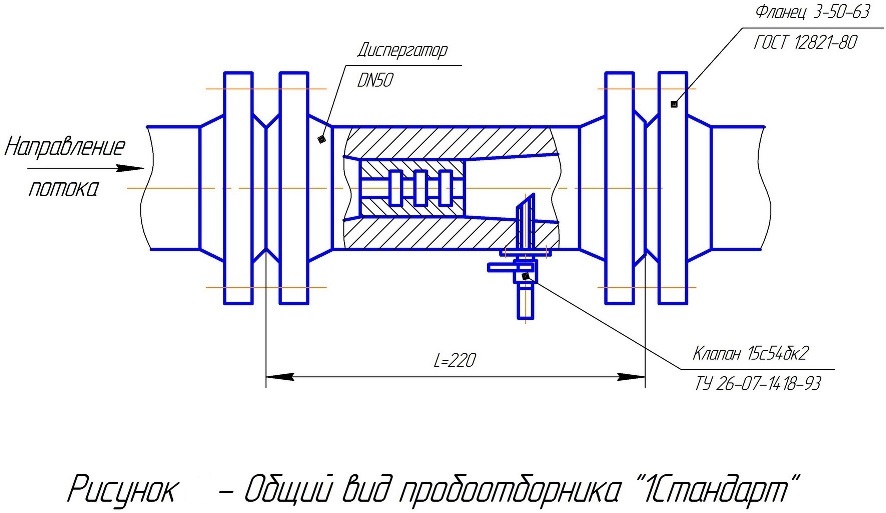

Пробоотборник СТАНДАРТ -Р выполнен на базе диспергатора по ГОСТ 2517-2012 для обводной линии DN 50мм.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

Пробоотборник ручной СТАНДАРТ-Р не имеет электрических цепей и может быть установлен во взрывоопасной зоне.


Сделать заказ и запросить дополнительную информацию по СТАНДАРТ-Р Вы можете здесь.
