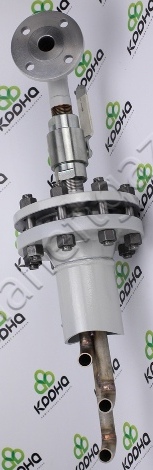

Пробоотборники для газа

Область применения

Устройство отбора газа (пробоотборники для газа) предназначено для отбора проб газа, в том числе и по ГОСТ 31370-2008 из трубопровода с условным диаметром от (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается изготовление устройства отбора газа до 25 МПа).

✔Также, устройство отбора газа (пробоотборники для газа) является переходником для пробоотборников ручных и автоматических СТАНДАРТ от (DN) 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. на (DN) 50 мм.

Эксплуатационное назначение устройства отбора газа (пробоотборников для газа) — оперативный контроль качества газа.

Функциональное назначение устройство отбора газа (пробоотборники для газа) — ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.

устройство отбора газа (пробоотборники для газа) имеют следующее обозначение:

1. устройство отбора газа ТУ 3667-002-60231190-2011;
2. устройство отбора газа (с вентилем) ТУ 3667-002-60231190-2011.

Окружающая среда:
Климатическое исполнение - в зависимости от комплектации (по требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .

Технические характеристики устройства отбора газа (пробоотборника для газа):
Рабочее давление (PN), МПа  от 0,2 до 6,3
по заказу допускается изготовление пробоотборное устройства до 25 МПа
Диаметр трубопровода на месте установки (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.
Нормативный документ  ГОСТ 31370-2008

По заказу потребителя изготовливаются и поставляются пробоотборники ПГО, ПГО-50, ПГО-100, ПГО-400...

По заказу потребителя изготовливаются и поставляются пробоотборники ПГО из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА...

Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

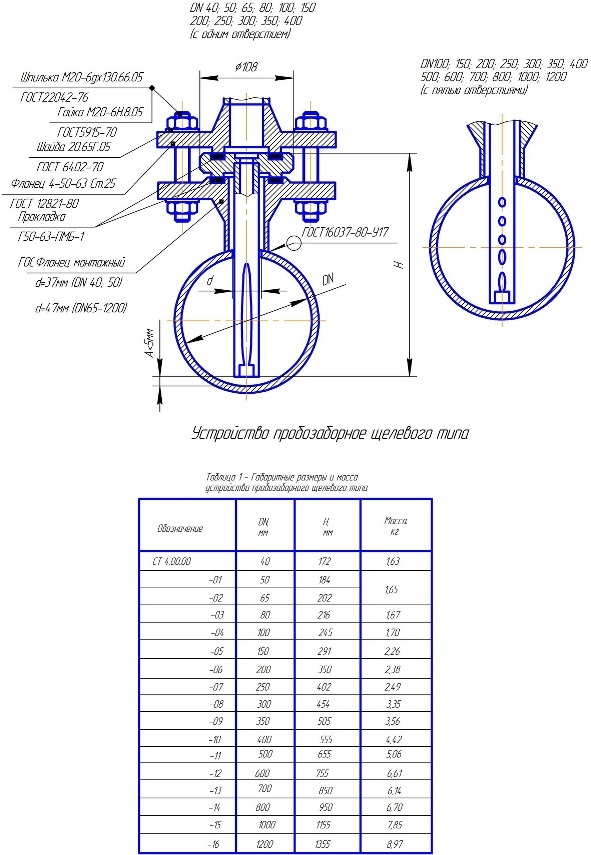

Габаритные размеры, масса устройства отбора газа (пробоотборника для газа):
Обозначение Диаметр условного прохода, DN, мм. Высота зонда, Н, мм. Высота монтажного фланца, L1, мм.
устройство отбора газа - 40 40 172 111
устройство отбора газа - 50 50 184 114
устройство отбора газа - 65 65 202 117
устройство отбора газа - 80 80 216 117
устройство отбора газа - 100 100 245 125
устройство отбора газа - 150 150 291 121
устройство отбора газа - 200 200 350 130
устройство отбора газа - 250 250 402 132
устройство отбора газа - 300 300 454 135
устройство отбора газа - 350 350 505 135
устройство отбора газа - 400 400 555 133
устройство отбора газа - 500 500 655 133
устройство отбора газа - 600 600 755 133
устройство отбора газа - 700 700 850 128
устройство отбора газа - 800 800 950 128
устройство отбора газа - 1000 1000 1155 133
устройство отбора газа - 1200 1200 1355 133
Устройство отбора газа (пробоотборники для газа) имеет следующее обозначение:

«Устройство пробозаборное (для газа) — 250», ТУ 3667-002-60231190-2011, где
Устройство пробозаборное (для газа) - наименование изделия;
250 — условный диаметр DN, мм;
ТУ 3667-002-60231190-2011 - номер ТУ.

Материальное исполнение:
фланцы пробозаборного устройства - сталь 09Г2С;
пробозаборная трубка - сталь 12Х18Н10Т.

По заказу потребителя допускается изготовление и поставка пробоотборное устройства щелевого типа
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других.

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ Устройства отбора газа (пробоотборника для газа):

Оперативный контроль качества газа.

Ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

Устройство отбора газа (пробоотборник для газа) не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
