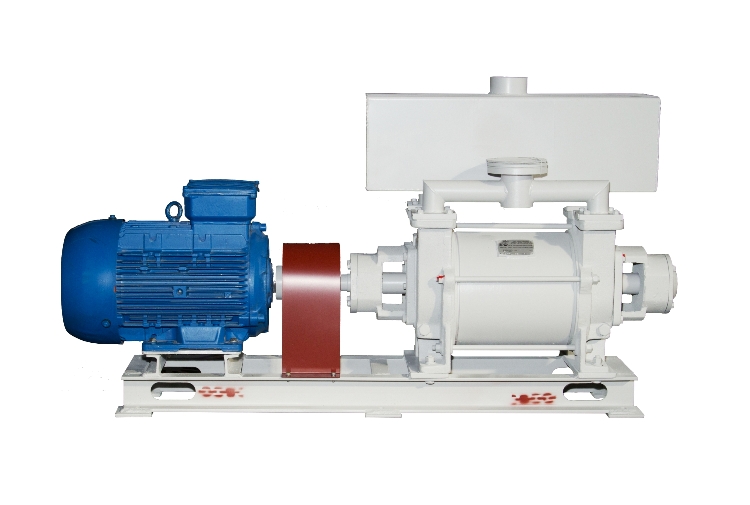

Насос вакуумный водокольцевой 2ВВН1-6М

Описание водокольцевого вакуумного насоса 2ВВН1-6М(Н)

Водокольцевой вакуумный насос 2ВВН1-6М(Н) производительностью 6 м3/мин при начальном давлении 0,04МПа, предназначен для опасных производственных объектов,  для создания и поддержания вакуума в диапазоне рабочих давлений от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Насосы предназначены для работы на жидкостях и малорастворимых в них газах и парах не агрессивных к материалам конструкции насоса 2ВВН1-6М(Н), не взрывопожароопасных и не токсичных. Использование водокольцевого вакуумного насоса 2ВВН1-6М(Н) для откачки водогазовых смесей допускается лишь при условии отделения и отвода основной массы воды у входа в насос. Невыполнение этого требования может привести к недопустимой перегрузке электродвигателя и разрушению рабочих органов насоса 2ВВН1-6М(Н).

Насос вакуумный водокольцевой 2ВВН1-6М(Н) изготавливается в климатическом исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических условий ТУ 3648-015-00218526-2000, разработан и изготавливается с учётом требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ 32144-2013.

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 11кВт/1500 об.мин или без электродвигателя.

    Состав водокольцевого вакуумного насоса 2ВВН1-6М(Н)

    Водокольцевой вакуумный насос 2ВВН1-6М(Н) состоит из насоса и двигателя, установленных на общей горизонтальной раме и соединенных упругой муфтой, закрытой кожухом. Вакуумный насос 2ВВН1-6М(Н) имеет двухстороннее газораспределение, уплотнение вала осуществляется сальниками, без фонарного кольца, в нагнетательные патрубки установлены водоотделители. Для работы во взрывоопасных зонах насос 2ВВН1-6М(Н) комплектуется электродвигателем соответствующего уровня по взрывозащите.

    Область применения водокольцевого вакуумного насоса 2ВВН1-3М(Н)

    - Пищевая промышленность
    - Производства сахара
    - Деревообработка
    - Целлюлозно-бумажное производство
    - Нефтехимическая промышленность
    - Химическая промышленность
    - Производство резиновых изделий
    - Металлургия
    - Машиностроение
    - Производство электрооборудования
    - Строительство
    - Научно-исследовательская деятельность
    - Сельское хозяйство
    - Добыча полезных ископаемых
    - Обработка отходов


Основные параметры водокольцевого вакуумного насоса
2ВВН1-6М(Н)

    Основные параметры насоса 2ВВН1-6М

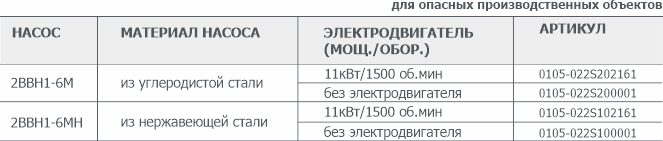

    Информация для заказа водокольцевого вакуумного насоса
    2ВВН1-6М(Н)

    Информация для заказа водокольцевого вакуумного насоса 2ВВН1-6М

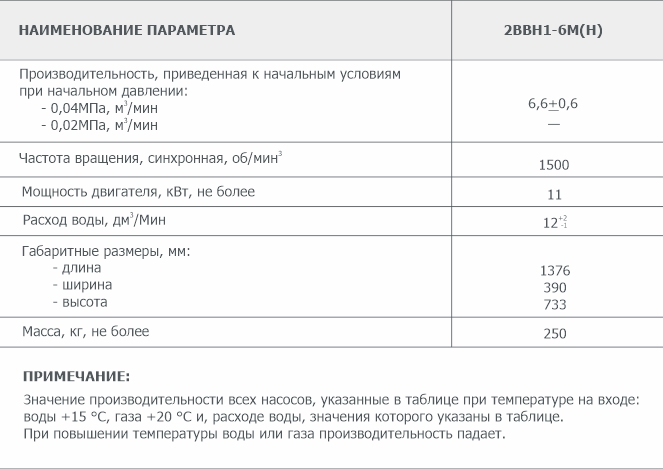

Технические характеристики водокольцевого вакуумного насоса 2ВВН1-6М(Н)

Наименование параметра



Значение для насоса
2ВВН1-6М(Н)


Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин 6,6±0,6
Частота вращения, синхронная, об/мин3 1500
Мощность двигателя, кВт, не более 11
Расход воды, дм3/Мин 12+2
      -1
Габаритные размеры, мм:
длина 1376
ширина 390
высота 733
Масса, кг, не более 250

ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице.
При повышении температуры воды или газа производительность падает.

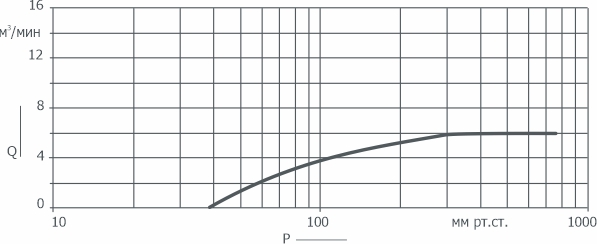

График зависимости быстроты действия от давления на входе в насос 2ВВН1-6М(Н)

График зависимости быстроты действия от давления на входе в насос2ВВН1-6М(Н)


Сделать заказ и запросить дополнительную информацию по 2ВВН1-6М Вы можете здесь.
