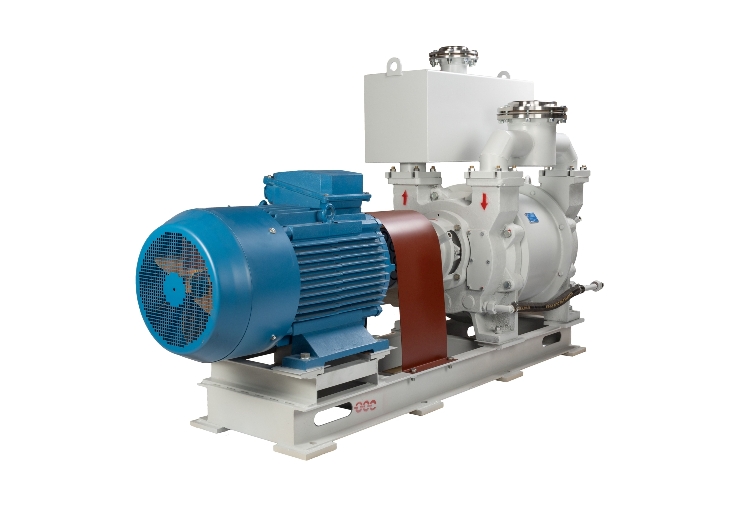

Насос вакуумный водокольцевой 2ВВН1-25Н

Описание водокольцевого вакуумного насоса 2ВВН1-25(Н)

Водокольцевой вакуумный насос 2ВВН1-25(Н) производительностью 25 м3/мин при начальном давлении 0,04МПа, предназначен для опасных производственных объектов, для создания и поддержания вакуума в диапазоне рабочих давлений от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Насосы предназначены для работы на жидкостях и малорастворимых в них газах и парах не агрессивных к материалам конструкции насоса 2ВВН1-25(Н), не взрывопожароопасных и не токсичных. Использование водокольцевого вакуумного насоса 2ВВН1-25(Н) для откачки водогазовых смесей допускается лишь при условии отделения и отвода основной массы воды у входа в насос. Невыполнение этого требования может привести к недопустимой перегрузке электродвигателя и разрушению рабочих органов насоса 2ВВН1-25(Н).

Насос вакуумный водокольцевой 2ВВН1-25(Н) изготавливается в климатическом исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических условий ТУ 3648-015-00218526-2000, разработан и изготавливается с учётом требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ 32144-2013.

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 55кВт/750 об.мин или без электродвигателя.

Состав водокольцевого вакуумного насоса 2ВВН1-25(Н)

Водокольцевой вакуумный насос 2ВВН1-25(Н) состоит из насоса и двигателя, установленных на общей горизонтальной раме и соединенных упругой муфтой, закрытой кожухом. Вакуумный насос 2ВВН1-25(Н) имеет двухстороннее газораспределение, уплотнение вала насоса осуществляется сальниками, между кольцами которых находится кольцо фонарное, через отверстие в фонарном кольце подводится вода для герметизации и охлаждения сальников, в нагнетательные патрубки установлены водоотделители.
Под окнами нагнетания насоса 2ВВН1-25(Н) расположен ряд круглых отверстий, которые закрыты плоскими лепестковыми клапанами, крепящимися к газораспределительным дискам. Через эти отверстия при работе насоса автоматически выпускается газ в нагнетательную полость, как только давление в рабочем пространстве превышает давление в нагнетательной полости. Таким образом, исключается пережатие газа и расходование на это энергии. Доступ к лепестковым клапанам извне для их замены осуществляется через люки в лобовинах, закрытые фигурными крышками. Для работы во взрывоопасных зонах насос 2ВВН1-25(Н) комплектуется электродвигателем соответствующего уровня по взрывозащите.

Область применения водокольцевого вакуумного насоса 2ВВН1-25(Н)

- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов

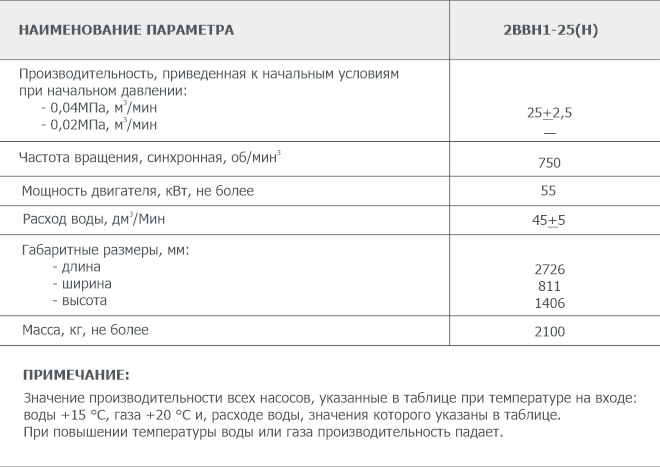

    Основные параметры водокольцевого вакуумного насоса
    2ВВН1-25(Н)

    Основные параметры водокольцевого вакуумного насоса 2ВВН1-25(Н)

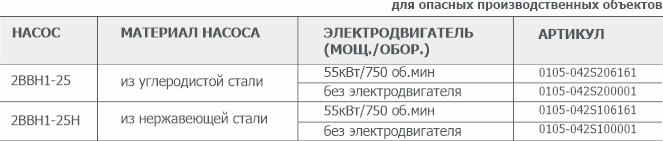

Информация для заказа водокольцевого вакуумного насоса
2ВВН1-25(Н)

Информация для заказа водокольцевого вакуумного насоса 2ВВН1-6М(Н)

Технические характеристики водокольцевого вакуумного насоса 2ВВН1-25(Н)

Наименование параметра и размера



Значение для насоса
2ВВН1-25(Н)


Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин 25±2,5
Частота вращения, синхронная, об/мин3 750
Мощность двигателя, кВт, не более 55
Расход воды, дм3/Мин 45±5
Габаритные размеры, мм:
длина 2726
ширина 811
высота 1406
Масса, кг, не более 2100

ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице.
При повышении температуры воды или газа производительность падает.

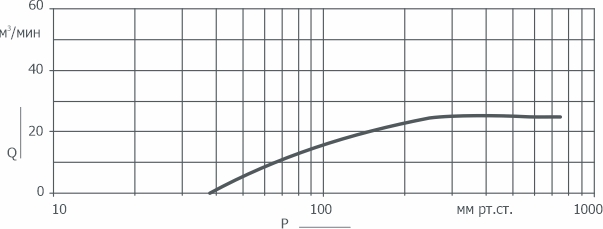

График зависимости быстроты действия от давления на входе в насос 2ВВН1-25(Н)

График зависимости быстроты действия от давления на входе в насос 2ВВН1-25(Н)


Сделать заказ и запросить дополнительную информацию по 2ВВН1-25Н Вы можете здесь.
