Насос вакуумный водокольцевой 3ВВН1-6М
Водокольцевой вакуумный насос 3ВВН1-6М(Н) производительностью 6 м3/мин
при начальном давлении 0,04МПа, предназначен для общепромышленного
использования, для создания и поддержания вакуума в диапазоне рабочих давлений
от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Использование
насоса 3ВВН1-6М(Н) для откачки водогазовых смесей допускается лишь при условии
отделения и отвода основной массы воды у входа в насос. Невыполнение этого
требования может привести к недопустимой перегрузке двигателя и разрушению
рабочих органов насоса. Водокольцевой вакуумный насос 3ВВН1-6М(Н) не
предназначен для использования на пожаровзрывоопасных производствах.
Насос вакуумный водокольцевой 3ВВН1-6М(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-053-00218526-2013, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006.

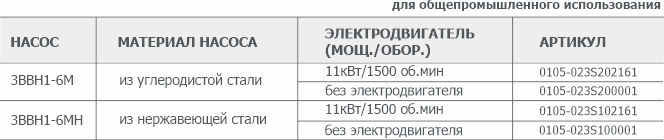

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 11кВт/1500 об.мин или без
электродвигателя.

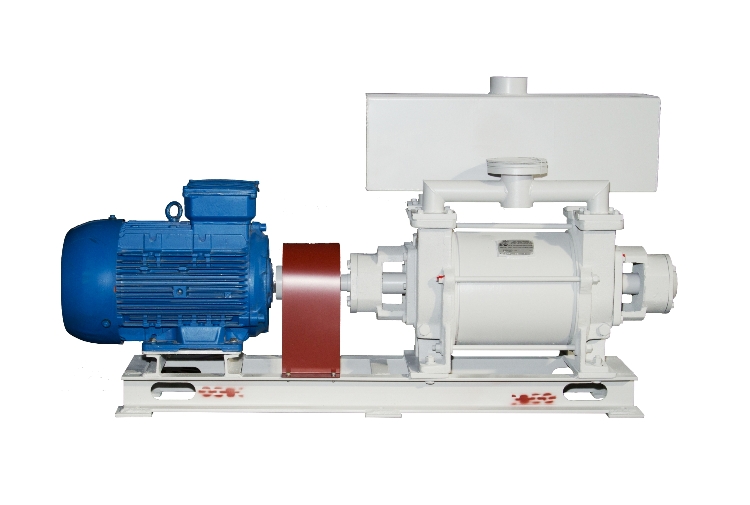

Водокольцевой вакуумный насос 3ВВН1-6М(Н) состоит из насоса и двигателя, установленных на общей горизонтальной раме и соединенных упругой муфтой, закрытой кожухом. Вакуумный насос 3ВВН1-6М имеет двухстороннее газораспределение, уплотнение вала осуществляется сальниками, без фонарного кольца, в нагнетательные патрубки установлены водоотделители. Для работы во взрывоопасных зонах насос 3ВВН1-6М(Н) комплектуется электродвигателем соответствующего уровня по взрывозащите.
Область применения насоса вакуумного водокольцевого 3ВВН1-6М(Н)- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
3ВВН1-6М(Н)
3ВВН1-6М(Н)

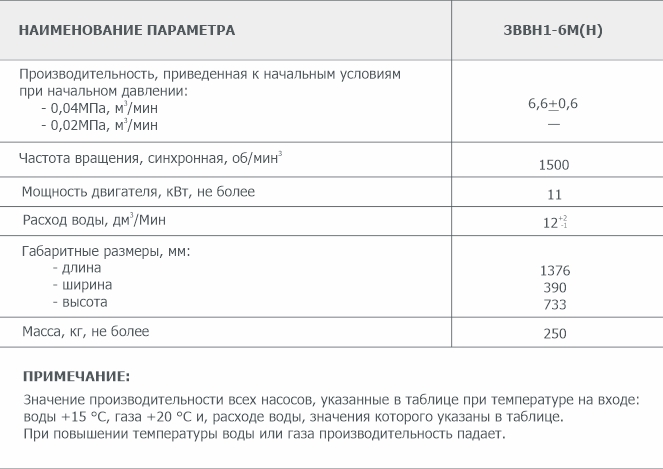

Наименование параметра |
Значение для насоса 3ВВН1-6М(Н) |
| Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин | 6,6±0,6 |
| Частота вращения, синхронная, об/мин3 | 1500 |
| Мощность двигателя, кВт, не более | 11 |
| Расход воды, дм3/Мин | 12+2 -1 |
| Габаритные размеры, мм: | |
| длина | 1376 |
| ширина | 390 |
| высота | 733 |
| Масса, кг, не более | 250 |
ПРИМЕЧАНИЕ: Значение производительности насоса, указанного в таблице - при температуре на входе: воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице. При повышении температуры воды или газа производительность падает. |
|
Сделать заказ и запросить дополнительную информацию по 3ВВН1-6М Вы можете здесь.
