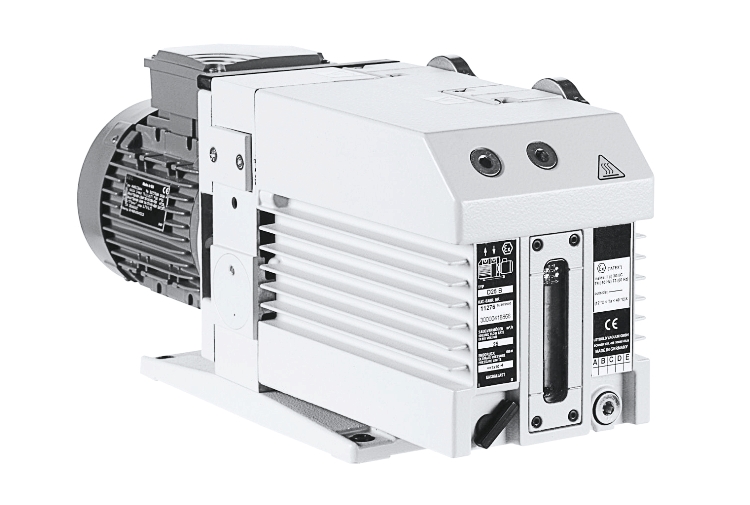

Насос вакуумный пластинчато-роторный TRIVAC D 25 BCS

Описание пластинчато-роторного насоса TRIVAC D 25 BCS Пластинчато-роторный насос TRIVAC D 25 BCS с номинальной скоростью откачки 29,5 м3/ч с масляным уплотнением, работает по принципу вращающейся лопасти. Масло, которое впрыскивается в камеру насоса, используется для герметизации, смазки и охлаждения. Корпус насоса TRIVAC D 25 BCS собран из отдельных деталей без уплотнительных элементов. Детали закреплены таким образом, чтобы обеспечить легкую разборку и повторную сборку деталей. Двигатель соединен с насосной секцией через эластичную муфту.

Преимущества пластинчато-роторного насоса TRIVAC D 25 BCS

  • Компактная конструкция
  • Малошумная работа, практически без вибраций
  • Встроенный масляный насос
  • Непрерывная работа даже при 1000 мбар (750 Торр)
  • Подшипники скольжения со смазкой под давлением
  • Обратный клапан, управляемый давлением масла, без обратного потока масла, независимо от режима работы, с газовым балластом или без него.
  • Низкий уровень обратного потока масла в насосе
  • Высокая скорость откачки до предельного давления
  • Вертикальные или горизонтальные впускные и выпускные отверстия
  • Все органы управления, а также масляное смотровое стекло расположены на лицевой стороне
  • Низкое энергопотребление
  • Производит мало тепла
  • Сменная внутренняя секция
  • Могут быть установлены масляные фильтры основного потока
  • Длительный срок службы
  • Модульная система
  • Встроенный температурный переключатель для контроля температуры
  • Защита от коррозии – использование низкомолекулярных металлов было исключено; используется только серый чугун, обработанный алюминием, сталь и нержавеющая сталь
  • Двойное уплотнение вала
Область применения пластинчато-роторного насоса TRIVAC D 25 BCS
  • Во всех областях вакуумной техники
  • Перекачка агрессивных сред
  • Производство полупроводников и в области химии
  • Исследования и производство
  • Создание грубого и среднего вакуума
  • Вспомогательный насос в насосных установках, т. е. в соединении с корневыми, диффузионными, турбонасосами или крионасосами

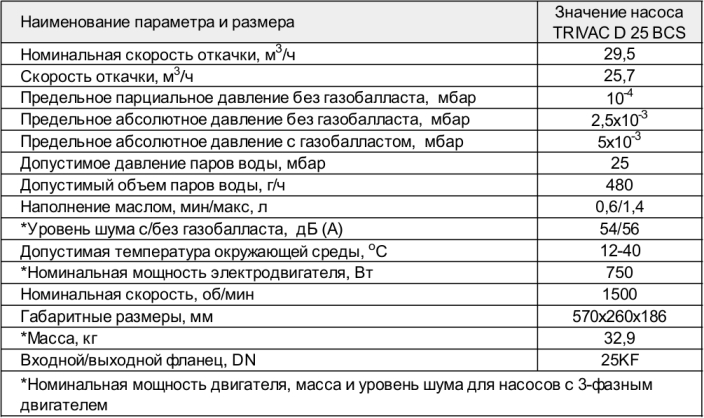

Основные параметры пластинчато-роторного насоса TRIVAC D 25 BCS

Основные параметры насоса TRIVAC D 25 BСS

  • Номинальная скорость откачки, м3/ч 29,5
  • Скорость откачки, 50Гц/60Гц, м3/ч 25,7
  • Предельное парциальное давление без газобалласта, мбар 10-4
  • Предельное абсолютное давление без газобалласта,  мбар 2,5х10-3
  • Предельное абсолютное давление с газобалластом,  мбар 5х10-3
  • Допустимое давление паров воды, мбар 25
  • Наполнение маслом, мин/макс, л 0,6/1,4
  • Допустимая температура окружающей среды, оС 12-40
  • Допустимый объем паров воды, г/ч 480
  • Уровень шума с/без газобалласта, дБ (А) 54/56*
  • Номинальная мощность электродвигателя, Вт 750*
  • Номинальная скорость, об/мин 1500
  • Входной/выходной фланец, DN 25KF
  • Габаритные размеры, мм 570х260х186
  • Масса, кг 32,9*
Примечание:

* Номинальная мощность двигателя, масса и уровень шума для насосов с 3-фазным двигателем 50 Гц;
Сделать заказ и запросить дополнительную информацию по TRIVAC D 25 BCS Вы можете здесь.
