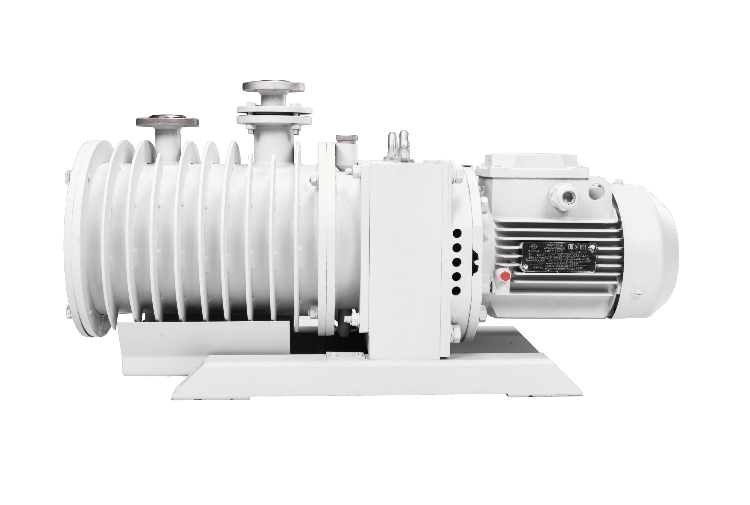

Насос вакуумный пластинчато-роторный 2НВР-5ДГ

Описание пластинчато-роторного вакуумного насоса 2НВР-5ДГ

Вакуумный нacoc 2НВР-5ДГ предназначен для откачки из герметичных объемов и перекачки в герметичные объемы до абсолютного выпускного давления воздуха, а также инертных (например: гелий, аргон и т.д.) и токсичных газов, неагрессивных к материалам конструкции и рабочей жидкости нacoсa.

Вид климатического исполнения насоса 2НВР-5ДГ УМ 4 по ГОСТ 15150-69, но при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С). Требования к качеству электроэнергии по ГОСТ 13109-97. Насос вакуумный пластинчато-роторный 2НВР-5ДГ соответствуют требованиям технических условий ТУ 3648-006-00218526-2002

Hacoc 2НВР-5ДГ заправляется рабочей жидкостью VACMA OIL 100. Контроль уровня рабочей жидкости по маслоуказателю, пополнение при уровне рабочей жидкости ниже минимального уровня маслоуказателя.

Принцип работы пластинчато-роторного вакуумного насоса 2НВР-5ДГ

Вакуумный пластинчато-роторный нacoc 2НВР-5ДГ представляет собой монолитную конструкцию, смонтированную на центральной стойке, с одной стороны которой крепится электродвигатель, а с другой стороны — насос. К стойке крепятся две опоры с амортизаторами. Для транспортирования изделия в верхней части стойки имеются два рым-болта. Роторы и пластина расположены в цилиндрах между крышками.

Ротор, пластины, цилиндр, передняя крышка и средняя крышка образуют первую ступень, а ротор, пластины, цилиндр, задняя крышка и средняя крышка образуют вторую ступень. Передняя крышка, цилиндр первой ступени, средняя крышка заштифтованы четырьмя коническими штифтами. Средняя крышка, цилиндр II ступени и задняя крышка заштифтованы двумя коническими изтифтами. Цилиндры и крышки стянуты болтами и шпильками и образуют рабочий блок, который закреплен к корпусу насоса болтами с уплотнителями. Каждая пара пластин в роторах прижата к внутренней поверхности цилиндров пружинами. Пepeдaчa вращения от ротора I ступени к ротору II ступени осуществляется посредством шпонки. Полости камер I и II ступеней соединены последовательно, т.е. полость сжатия I ступени соединена с полостью всасывания ll ступени. Герметичность I и II ступеней обеспечивается за cчeт уплотнителей и манжетами.

Валы роторов вращаются в подшипниках скольжения запрессованных в крышках. Подача рабочей жидкости в подшипники осуществляется через каналы, подача смазки в I ступень дозируется жиклером. Для обеспечения надежной герметичности насоса на его конструкции предусмотрена дополнительная емкость, образованная крышкой и корпусом.

Контроль уровня рабочей жидкости осуществляется маслоуказателем, Рабочая жидкость в дополнительной емкости служит, наряду с манжетами, для дополнительной герметизации выхода вала. Слив рабочей жидкости из насоса и промежуточной крышки производится чepeз отверстия в корпусах при вывернутых пробках с уплотнителями. Корпус закреплен к крышке шпильками и гайками, а крышка, в свою очередь, закреплена к стойке. На цилиндре I ступени установлен трубопровод, который закреплен к корпусу четырьмя болтами М6 с помощью накидного фланца. Внутри трубопровода установлен фильтр, который предотвращает попадание твердых частиц в насос. На цилиндрах обеих ступеней расположены выхлопные клапаны. Ход клапана I ступени ограничивает ограничитель, а ход клапана II ступени. Вращение от электродвигателя к насосу передается через втулочно-пальмевую муфту, состоящую из полумуфты и вентилятора.

Охлаждение насоса принудительное, обеспечиваемое вентилятором. Направление потока воздуха осущестеляется поддоном. Hacoc снабжен также устройством для дозированной подачи смазки в цилиндр II ступени и для предотвращения попадания воздуха и рабочей жидкости в откачиваемый объем при остановке насоса.

Устройство насоса 2НВР-5ДГ состоит из следующих основных единиц и деталей:
  • Рычага, на котором установлен клапан
  • Эксцентрика
  • Ниппеля
  • Жиклера
Преимущества пластинчато-роторного вакуумного насоса 2НВР-5ДГ
  • Соответствует требованиям повышенной герметичности
  • Применяется для откачки и перекачки токсичных газов, где исключается натекание атмосферного воздуха внутрь насоса и утечка газов в окружающую среду
  • Дополнительная емкость в конструкции насоса, образованная крышкой и корпусом, обеспечивает особую герметичность
  • Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях

  • Гарантийный срок эксплуатации - 12 месяцев при гарантийной наработке, не превышающей 2500 часов
Эксплуатационные характеристики пластинчато-роторного вакуумного насоса 2НВР-5ДГ
  • По способу защиты человека от поражения электрическим током насос относится к электрооборудованию 1 класса по ГОСТ 12.2.007.0-75.
  • Сопротивление изоляции обмоток электродвигателя должно быть не менее 0,5 МОм.
  • Превышение температуры корпуса насоса, работающего на предельном остаточном давлении, над температурой окружающей среды может достигать плюс 30°С, рабочей жидкости - плюс 60°С
  • При откачке паров воды и парогазовых смесей рекомендуется устанавливать ловушки - отстойники (по одной со стороны входа и выхода) для сбора конденсата, который может образоваться в трубопроводах.
  • Рекомендуется более частая смена рабочей жидкости, если насос работает в условиях, вызывающих быстрое загрязнение и коксование рабочей жидкости (запыленность, влажность).
  • Первую замену рабочей жидкости следует проводить через 100 ч работы насоса, а в дальнейшем через 2500 ч.
  • Автоматический выключатель на номинальный ток выбрать 2,5А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75.
  • Уровни звукового давления в октавных полосах частот создаваемые насосами на расстоянии 1м от их контура, не должны превышать значений, установленных ГОСТ
Основные параметры пластинчато-роторного вакуумного насоса 2НВР-5ДГ

Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-5ДГ




Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-5ДГ

Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-5ДГ

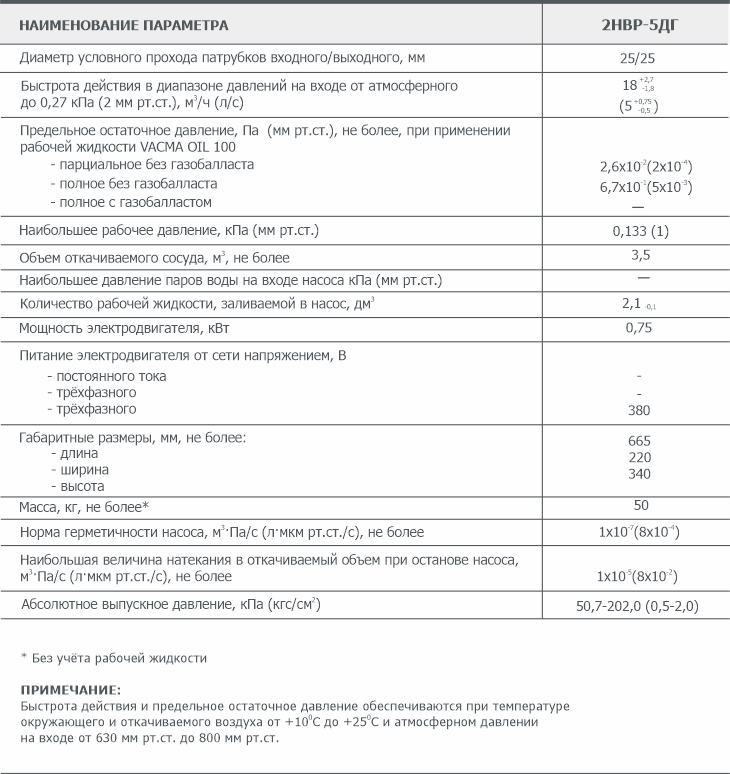

Технические характеристики пластинчато-роторного вакуумного насоса 2НВР-5ДГ
Наименование параметра и размера Значение для насоса
2НВР-5ДГ
Диаметр условного прохода входного / выходного патрубков, мм 25/25
Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до 0,27 кПа (2 мм рт.ст.), м3/ч (л/с) 18 +2,7
       -1,8
(5 +0,75
      -0,5 )
Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100
парциальное без газобалласта 2,6х10-2 (2х10-4)
полное без газобалласта 6,7х10-1 (5х10-3)
Наибольшее рабочее давление, кПа (мм рт.ст.) 0,133 (1)
Объем откачиваемого сосуда, мЗ, не более 3,5
Количество рабочей жидкости, заливаемой в насос, дм3 2,1-0,1
Питание электродвигателя от сети трехфазного
переменного тока с частотой 50 Гц напряжением, В
380
Мощность электродвигателя, кВт 0,75
Габаритные размеры, мм, не более:
длина 665
ширина 220
высота 331
Масса, кг, не более* 50
Наибольшая величина натекания внутрь насоса и из насоса, л·Пa/c (л·мкм рт.ст./с), не более 1х10-4 (8х10-4)
Наибольшая величина натекания в откачиваемый объем
при останове насоса, л·Па/с (л·мм рт.ст./с), не более
1х10-5 (8х10-2)
Абсолютное выпускное давление, кПа, (кгс/см2 ) 50,7- 202,0 (0,5 - 2,0)

* Без учёта рабочей жидкости

ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс 25°С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст.

Сделать заказ и запросить дополнительную информацию по 2НВР-5ДГ Вы можете здесь.
