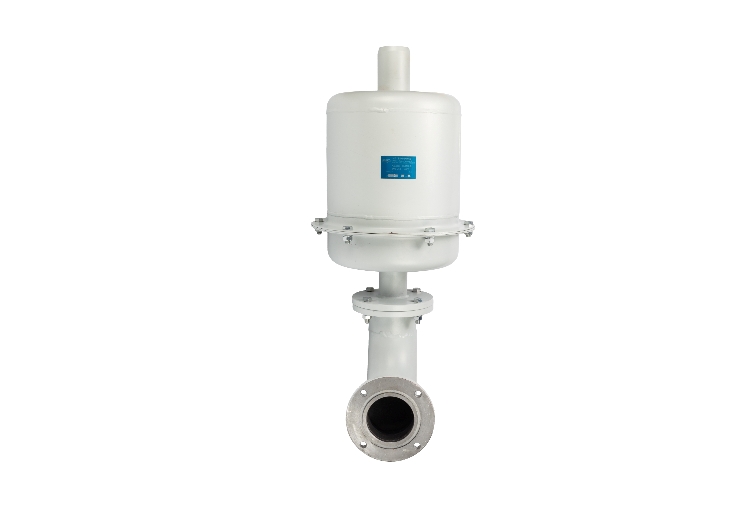

Маслоотделитель 2МО-250
Маслоотделители 2МО-250 предназначены для очистки выхлопных газов насосов вакуумных пластинчато-роторных 2НВР-250Д от паров масла при избыточном давлении, создаваемом на выхлопе насоса, не более 50 кПа. В маслоотделителях 2MO-250 используется фильтрующий элемент фирмы “SOLBERG”, данный фильтрующий элемент обеспечивает остаточное содержание масла в выхлопных газах не более 3мг/мЗ.
Принцип работы маслоотделителя 2МО-250Назначение маслоотделителя 2MO-250 состоит в очистке выхлопных газов насоса
2НВР-250Д от паров масла. Маслоотделитель состоит из фильтpa, стянутого гайкой,
между крышкой и корпусом нижним. Фильтр уплотнен прокладками. С верхней стороны
маслоотделитель закрыт корпусом верхним. Детали уплотнены между собой
прокладкой.
Воздух с выхлопа насоса проходит через отверстия в корпусе нижнем и попадает во
внутреннюю часть фильтра. Далее проходит через фильтрующий слой фильтра, который
задерживает пары масла. Отфильтрованное масло после остановки насоса и при
работе на давлениях 10 мм рт.ст. через оливку сливается из маслоотделителя.
Возможна поставка вентиля на газобалластное устройство для отсоса масла в
цилиндр насоса. В этом случае газобалластное устройство при работе открыто. Для
достижения предельного остаточного давления насоса вентиль необходимо закрыть.
Подсоединение маслоотделителя к выхлопному патрубку насоса осуществляется при
помощи патрубка.
Наименование параметра и размера |
Значение для маслоотделителя 2MO-250 |
| Максимальный перепад давления на маслоотделителе, кПа (мм рт.ст.), не более |
50 (375) |
| Остаточное содержание масла в выхлопных газах мг/м3, не более | 3 |
| Габаритные размеры, мм, не более: | |
| длина | 207 |
| ширина | 255 |
| высота | 614 |
| Macca, кг, не более | 12,5 |
Сделать заказ и запросить дополнительную информацию по 2МО-250 Вы можете здесь.
