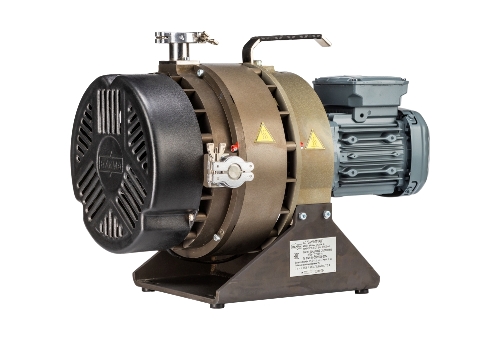

НВСп-12 Спиральный вакуумный насос

Описание
Спирального вакуумного насоса НВСп-12

Сухой вакуумный спиральный насос НВСп-12 может непрерывно работать при давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один или несколько герметичных сосудов общим объёмом не более 1,0 м3 от атмосферного до остаточного давления. Допускается откачка сосудов указанного объёма с натеканием, величина которого не должна вызывать повышения давления на входе в насос более 10 кПа (75 мм рт.ст.).

Принцип работы
Спирального вакуумного насоса НВСп-12

Основными рабочими органами вакуумного спирального насоса НВСп-12 являются две спирали. Одна спираль установлена неподвижно относительно другой, подвижной спирали.

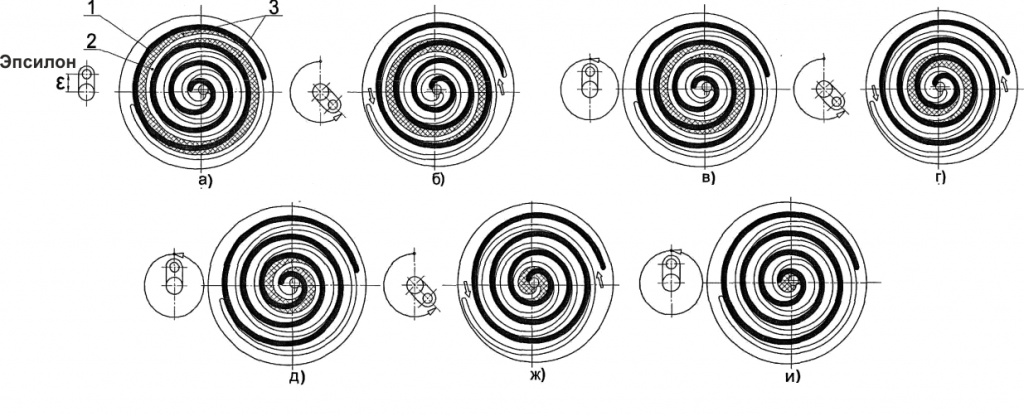

Последовательное положение спиралей насоса НВСп-12 в процессе откачки

Положение спиралей насоса НВСп-12 в процессе откачки



1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
Положения спиралей при повороте привода насоса на:
а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) - 6п; и) -6пи +7/4пи.

Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса НВСп-12 предусмотрено поводковое противоповоротное устройство «кулачок». Неподвижная спираль жестко соединена с корпусом насоса.

При работе спирального насоса НВСп-12, спирали образуют серповидные полости, которые при орбитальном движении подвижной спирали уменьшает свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. При дальнейшем повороте подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»), смещаются по орбитальной траектории к центру спиралей.

Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре торцевого диска неподвижной спирали.

  • Сухой вакуумный спиральный нacoc НВСп-12 оснащен газобалластным устройством.
Технические характеристики
Спирального вакуумного насоса НВСп-12

Наименование параметра и размера



Значение для насоса HBCп-12


Быстрота действия на входе в насос, м3/ч (л/с) 12,5±1,3 (3,5±0,4)
Предельное остаточное давление, Па (мм рт.ст.), не более.
полное без газобалласта 1 (0,0075)
полное с газобалластом 3 (0,0220)
Давление на входе при продолжительной работе, кПа (мм рт.ст.), не более 10 (75)
Допустимый объем откачиваемого сосуда, м3, не более 1
Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.) 1,33 (10)
Производительность по водяному пару, г/ч, не более 73
Macca, кг, не более
в исполнении с однофазным электродвигателем 31
Габаритные размеры, мм, не более:
в исполнении с однофазным электродвигателем
длина 537
ширина 318
высота 383
Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не более 1х10-6 (8х10-3)
Потребляемая мощность, кВт, не более:
в исполнении с однофазным электродвигателем 0,37
Частота вращения в диапазоне входных давлений
от атмосферного до предельного остаточного, об/мин, не более
1500
Диаметр условного прохода патрубка, мм
входного 25
выходного 16

ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечивается при
температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и атмосферном
давлении от 80 до 105 кПа.

Сделать заказ и запросить дополнительную информацию по НВСп-12 Вы можете здесь.
