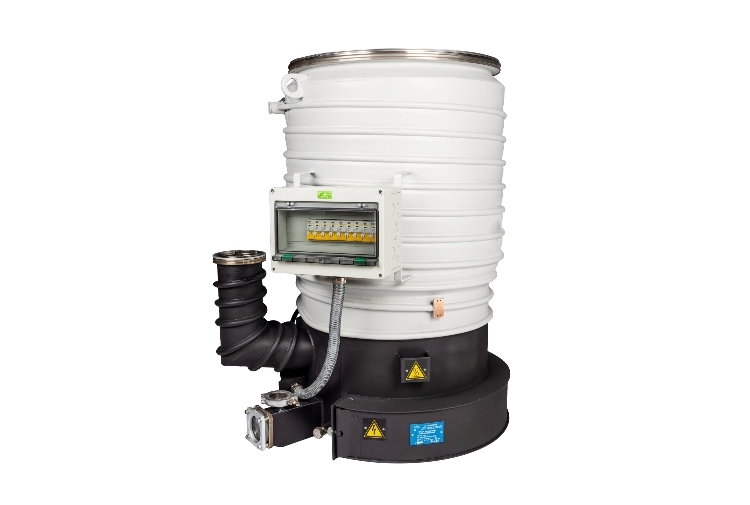

НД-500 Диффузионный высоковакуумный насос

Рабочее состояние диффузионного насоса НД-500 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-500 максимум 5,5л, минимум 4л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С.

Работу нагревателей в диффузионном насосе НД-500 рекомендуется контролировать с помощью одного датчика температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 3200С для диффузионного насоса НД-500 датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы.

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 500 л/ч, на маслоотражатель 50 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи). Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-500 должна быть не менее 42 л/с
Для снижения потерь рабочей жидкости диффузионного насоса НД-500 при давлениях (1·10-1- 1) Па [(7,5·10-4- 7,5·10-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-500

Схема подключения нагревателей

Диффузионный высоковакумный нacoc-500 должен быть подключён к трёхфазной сети переменного тока 380B со средней точкой. В насосе установлены девять нагревателей из расчёта три нагревателя на фазу.
Первая фаза подаётся к нагревателям 1R1, 2R1, 3R1.
Вторая раза подаётся к нагревателям 1R2, 2R2, 3R2
Третья фаза подаётся к нагревателям 1R3, 2R3, 3R3

Технические характеристики
Диффузионного вакуумного насоса НД-500

Наименование параметра и размера



Значение
насоса НД-500


Быстрота действия по воздуху при давлении:
1 Па (7,5х10-3 мм рт. ст.), л/с, не менее 900
1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее 6000
1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее 10800
Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч) (л/с), не менее
152(42)
Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2)
Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более
3х10-4 (2,25х10-6)
Обратный поток паров рабочей жидкости при давлении
1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более
8х10-4
Напряжение питания, В 220/380±10%
Потребляемая мощность, кВт 7,2
Количество рабочей жидкости, л:
max 9,4
min 8
Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
Расход охлаждающей воды, л/ч:
на корпус 500
на маслоотражатель 50
Macca, кг, не более * 92
Габаритные размеры, мм, не более**
высота 940
длина 818
ширина 630

ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления.

Сделать заказ и запросить дополнительную информацию по НД-500 Вы можете здесь.
