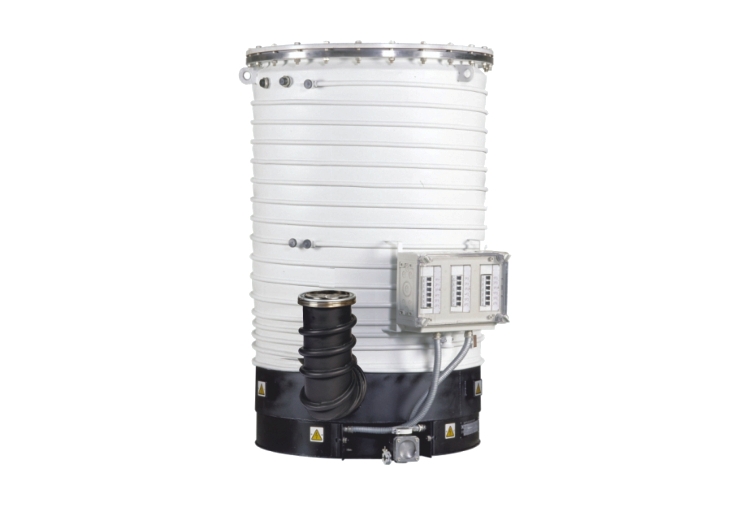

НД-800 Диффузионный высоковакуумный насос

Рабочее состояние диффузионного насоса НД-800 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-800 максимум 15л, минимум 10л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С.

Работу нагревателей в диффузионном насосе НД-800 рекомендуется контролировать с помощью двух датчиков температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 360 0С для диффузионного насоса НД-800, датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 900 л/ч, на маслоотражатель 120 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).

  • Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-800 должна быть не менее 105 л/с
  • Для снижения потерь рабочей жидкости диффузионного насоса НД-800 при давлениях (1·10-1 - 1) Па [(7,5·10-4 - 7,5·10-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-800

Схема подключения нагревателей

Диффузионный высоковакумный нacoc-800 должен быть пoдключён к трехфазной сети переменного тока З80В со средней точкой. В насосе установлены восемнадцать нагревателей из расчета шесть нагревателей на фазу.

Технические характеристики
Диффузионного вакуумного насоса НД-800

Наименование параметра и размера



Значение
насоса НД-800


Быстрота действия по воздуху при давлении:
1 Па (7,5х10-3 мм рт. ст.), л/с, не менее 2250
1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее 15000
1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее 27000
Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч) (л/с), не менее
378(105)
Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2)
Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более
3х10-4 (2,25х10-6)
Обратный поток паров рабочей жидкости при давлении
1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более
8х10-4
Напряжение питания, В 220/380±10%
Потребляемая мощность, кВт 18
Количество рабочей жидкости, л:
max 14,6
min 12,4
Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
Расход охлаждающей воды, л/ч:
на корпус 900
на маслоотражатель 120
Macca, кг, не более * 300
Габаритные размеры, мм, не более**
высота 1450
длина 1225
ширина 920

ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления.

Сделать заказ и запросить дополнительную информацию по НД-800 Вы можете здесь.
