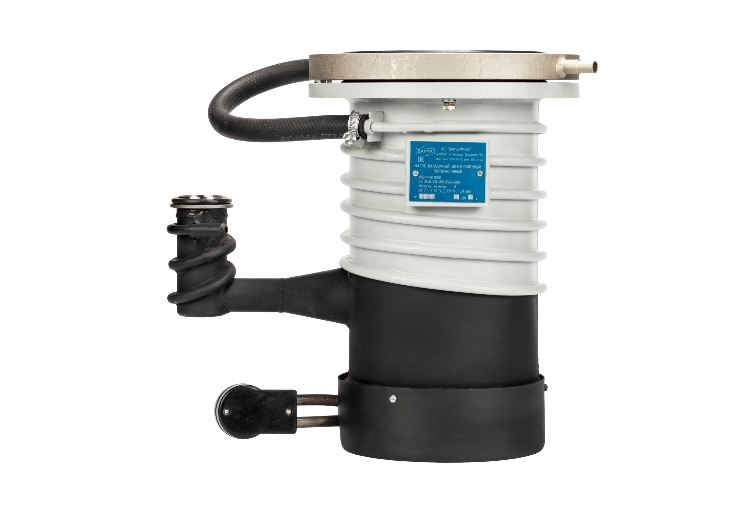

НВДМ-160 Диффузионный высоковакуумный насос

Работа диффузионного насоса НВДМ-160 основана на захвате и переносе откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-160 представляет собой фланец с проходящей через него трубкой охлаждения, напаянной на колпак, расположенный в центре фланца. Нагреватель диффузионного насоса НВДМ-160 закрытого типа представляет собой трубчатые электронагреватели, закрепленные в корпусе нагревателя. Во время работы насоса необходимо следить за расходом и температурой охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время, через которое заменяется или доливается рабочая жидкость, может быть от 100 до 1000 и более часов. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 6,6×10-2 до 13,3 Па (от 5×10-4 до 1×10-1 мм рт.ст.).

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением не более 0,5 МПа (5 кгс/cм2) и температурой от плюс 40С до плюс 250С. Рекомендуемый расход охлаждающей воды 60+10 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 400С. Слив воды должен быть свободным (с разрывом струи). Не допускаются: работа насоса без водяного охлаждения, превышение наибольшего выпускного давления 33,3 Па (0,25 мм рт.ст.). Уровень рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры насоса НВДМ-160, должен соответствовать min 10мм, max 17мм. Объём заливаемой рабочей жидкости 0,3л

  • Требуемая быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-160 должна быть не менее 5 л/с
Технические характеристики
Диффузионного вакуумного насоса НВДМ-160

Наименование параметра и размера



Значение для
насоса НВДМ-160


Быстрота действия в диапазоне рабочих давлений: от 6,6х10-4 до 1,3х10-1 Па
(от 5х10-6 до  1х10-3 мм рт.ст.), л/с *
700±100
Быстрота действия форвакуумного   насоса   при   давлении 60 Па (0,45 мм рт.ст)
в выходном сечении диффузионного насоса, л/с, не менее:
18 (5)
Наибольшее выпускное давление,   Па (мм рт.ст.), не менее 33,3 (0,25)
Предельное остаточное давление, Па (мм рт.ст.), не более,
при температуре окружающей среды:

   от +100С до +250С включ. 6,6х10-5 (5х10-7)
   св.+250С до +450С включ. 6,6х10-4 (5х10-6)
Обратный поток паров рабочей жидкости, мг/ч·см2, не более 5х10-2
Потребляемая мощность при номинальном напряжении
   220 В, Вт 800 +40
         -80
Расход охлаждающей воды, л/ч 60+10
Объём заливаемой рабочей жидкости, л 0,3
Уровень рабочей жидкости, мм:
min 10
max 17
Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
Масса насоса, кг, не более ** 16
Габаритные размеры, мм, не более***
   высота 360
   длина 410
   ширина 235

ПРИМЕЧАНИЕ:
*   При мощности нагревателей от номинальной до максимальной. При мощности нагревателей
от номинальной до минимальной возможно уменьшение значения параметров на 30 %.
** Без заглушек, деталей их крепления и рабочей жидкости.
*** Без заглушек и деталей их крепления.

Сделать заказ и запросить дополнительную информацию по НВДМ-160 Вы можете здесь.
