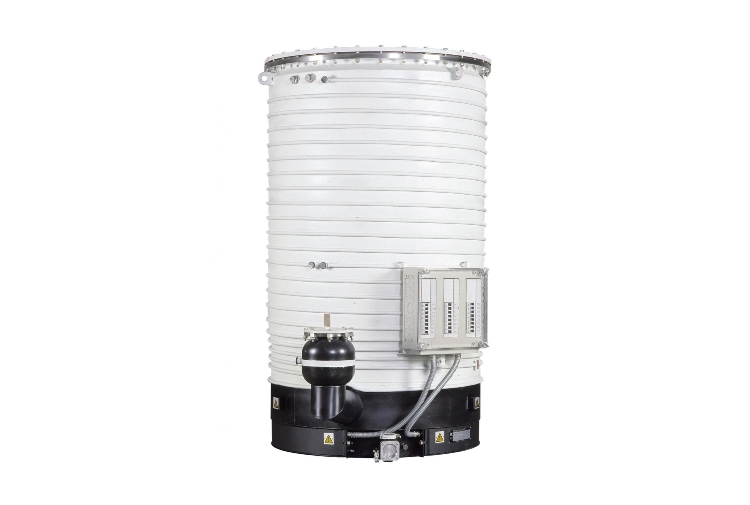

Насос высоковакуумный диффузионный DIP 30 000
Насосы серии DIP - это высоковакуумные насосы (<10-2 мбар). Они всегда работают в сочетании с форвакуумными насосами. Насосы серии DIP охлаждаются водой и используют принцип диффузии масла при работе. Они используются в технологии высокого вакуума для вакуумирования вакуумных камер. Они достигают самых высоких скоростей откачки в диапазонах давления от 10-2 до 10-7 мбар.
| Наименование параметра насоса DIP 30 000 |
Значение |
| Высоковакуумное соединение, DN | 800 ISO-F |
| Форвакуумное соединение, DN | 160 ISO-K |
| Быстрота действия по воздуху ниже 1х10-4 мбар, л ·с | 30 000 |
| Рабочий диапазон давления, мбар | < 10-2 - 10-7 |
| Предельное полное давление, мбар | < 5х10-7 |
| Максимальное допустимое форвакуумное давление, мбар | < 6х10-2 |
| Объем заливаемой рабочей жидкости, мин./макс, л | 10/15 |
| Напряжение линии электропитания стандартное, 50/60 Гц, В | 400 ~ 3 Фаз. |
| Снижение энергопотребления за счет регулятора мощности (экономия до 30%), кВт |
12,6 |
| Мощность нагрева, кВт | 18 |
| Количество нагревательных элементов | 18 |
| Время нагрева, мин | < 30 |
| Расход охлаждающей воды: *для насоса, л/ч для колпачкового маслоотражателя, л/ч максимальное давление подачи, бар |
900 80 6 |
| Количество контуров охлаждения (включая колпачковый маслоотражатель) | 3 |
| Соединение для подачи охлаждающей: для насоса, G для колпачкового маслоотражателя, G |
1/2" 3/8" |
| Рекомендованные форвакуумные насосы: при величинах рабочего давления >10-4 мбар при величинах рабочего давления <10-4 мбар |
SOGEVAC SV 300 + RUVAC W 1001 SOGEVAC SV 300 + RUVAC W 251 |
| Габаритные размеры ,мм | 1150х920х1450 |
| Масса, прибл., кг | 296 |
| Примечание: * Объем охлаждающей воды рассчитан на обеспечение разницы температур ∆T = 10 K. Температура воды на выходе не должна превышать 30°C |
|
Сделать заказ и запросить дополнительную информацию по DIP 30 000 Вы можете здесь.
