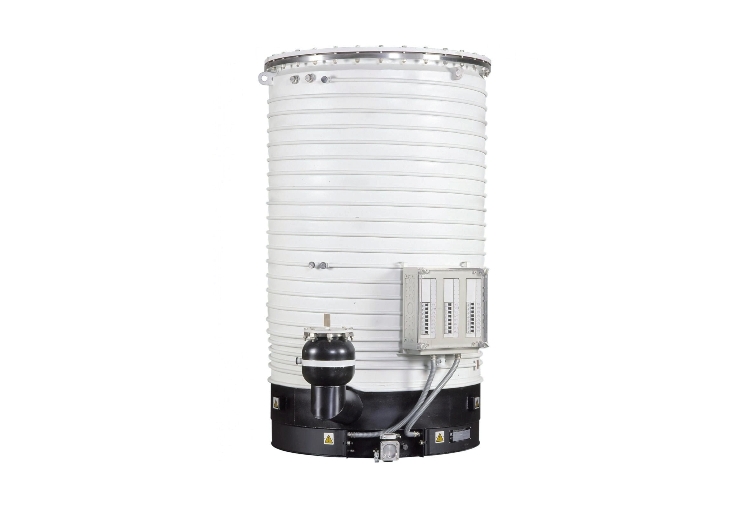

Насос высоковакуумный диффузионный DIP 50 000

Насосы серии DIP - это высоковакуумные насосы (<10-2 мбар). Они всегда работают в сочетании с форвакуумными насосами. Насосы серии DIP охлаждаются водой и используют принцип диффузии масла при работе. Они используются в технологии высокого вакуума для вакуумирования вакуумных камер. Они достигают самых высоких скоростей откачки в диапазонах давления от 10-2 до 10-7 мбар.

Наименование параметра насоса DIP 50 000



Значение


Высоковакуумное соединение, DN 1000 ISO-F
Форвакуумное соединение, DN 160 ISO-K
Быстрота действия по воздуху ниже 1х10-4 мбар, л ·с 50 000
Рабочий диапазон давления, мбар < 10-2 - 10-7
Предельное полное давление, мбар < 5х10-7
Максимальное допустимое форвакуумное давление, мбар < 6х10-2
Объем заливаемой рабочей жидкости, мин./макс, л 15/25
Напряжение линии электропитания стандартное, 50/60 Гц, В 400 ~ 3 Фаз.
Снижение энергопотребления за счет регулятора мощности
(экономия до 30%), кВт
16,8
Мощность нагрева, кВт 24
Количество нагревательных элементов 24
Время нагрева, мин < 30
Расход охлаждающей воды:
*для насоса, л/ч
для колпачкового маслоотражателя, л/ч
максимальное давление подачи, бар

1500
150
6
Количество контуров охлаждения (включая колпачковый маслоотражатель) 3
Соединение для подачи охлаждающей:
для насоса, G
для колпачкового маслоотражателя, G

1/2"
3/8"
Рекомендованные форвакуумные насосы:
при величинах рабочего давления >10-4 мбар
при величинах рабочего давления <10-4 мбар

SOGEVAC SV 630 В + RUVAC W 2001
SOGEVAC SV 300 + RUVAC W 501
Габаритные размеры ,мм 1350х1120х1880
Масса, прибл., кг 560
Примечание:
* Объем охлаждающей воды рассчитан на обеспечение разницы температур ∆T = 10 K.
Температура воды на выходе не должна превышать 30°C
