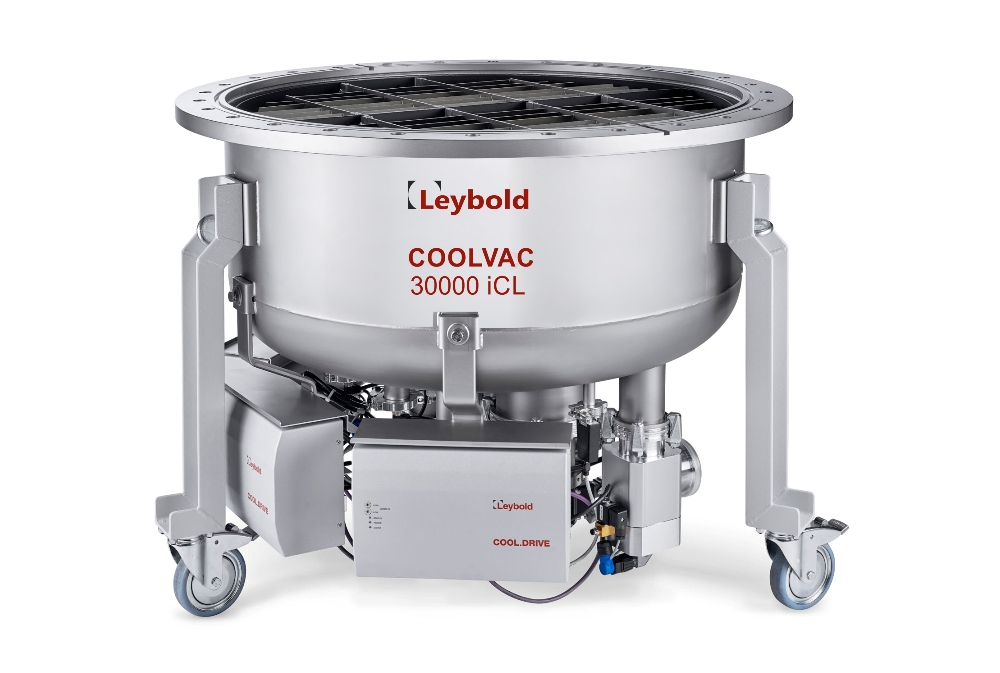

Крионасос COOLVAC 30000 iCL

Вакуумные насосы COOLVAC представляют собой насосы, принцип действия которых основан на улавливании газообразных веществ путём осаждения их на холодных поверхностях насоса способом криоконденсации, криосорбции или криостабилизации. Для этой цели рабочие поверхности насоса (криопанели) охлаждаются до достаточно низких температур. Насосы COOLVAC охлаждаются с помощью двухступенчатых охлаждающих головок серии COOLPOWER по принципу Гиффорда/МакМахона. Насосы COOLVAC создают сверхвысокий безмасляный вакуум в диапазоне давлений от 10-3 мбар до 10-11 мбар (от 0,75·10-3 до 0,75·10-11 мм рт.ст.).

Наименование параметра насоса COOLVAC 30000 iCL



Значение


Фланец высокого вакуума, DN 35" ANSI
*Форвакуумный фланец, DN 63 ISO-K
Фланец с токовводом для силиконового диода, DN 16 ISO-KF (2x)
Фланец с 11-ходовой подачей с дополнительным Pt 100 на фланце, DN 40 ISO-KF
Предохранительный клапан с фланцевым соединением для газовой выхлопной линии, DN 40 ISO-KF
Быстрота действия:
- H2O – Вода, л/с
- Ar / N2 – Аргон / Азот, л/с
- H2 / He – Водород / Гелий, л/с

93000
25000/30000
30000
Ёмкость:
- Ar / N– Аргон / Азот, бар х л
- H2 – Водород, при 10-6 мбар, бар х л

6500
100**
Встроенная криогенная головка COOLPOWER 5/100 (2х) и 140T (1х)
Максимальная производительность:
- Ar / N2 – Аргон / Азот, мбар×л/с
- H2 – Водород, мбар×л/с

14
7**
Коэффициент пересчёта, мбар×л 1200
Время охлаждения до Т2 = 20 К, мин 260
Масса, кг 262
Силиконовый диод для температурных измерений на второй ступени криоголовки встроенный (2×)
Нагреватели регенерационного газа на первой и второй ступенях криоголовки встроенный (3×) встроенный (2×)

Примечание:
*В комплект входит электропневматический угловой клапан.
**Максимальные значения пропускной способности, приведенные для водорода (H2), справедливы только для регенерированных крионасосов при краткосрочных кредитах.
Для непрерывных операций значения как пропускной способности, так и пропускной способности будут ниже.
