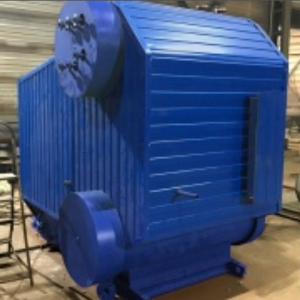

Паровой котел Е-1,0-0,9М (ПКН- 2М)
(СЫРАЯ НЕФТЬ)
Паровой котел Е-1,0 - 0,9М (ПКН- 2М) предназначен для выработки насыщенного пара, используемого на технологические нужды предприятий различных отраслей, а также для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения. Котел может работать в водогрейном режиме.
Котел Е-1,0 - 0,9М (ПКН- 2М) принадлежит к серии водотрубных барабанных котлов с естественной циркуляцией, расчитан для работы на жидком топливе (сырая нефть).
Котел Е-1,0 - 0,9М (ПКН- 2М) изготавливается в газоплотном исполнении с облегченной тепловой изоляцией и съемной декоративной обшивкой из профилированной тонколистовой стали.
Котел Е-1,0 - 0,9М (ПКН- 2М) состоит из блока котла, вспомогательного оборудования (питательный насос), комплекта запорно-регулирующей арматуры, комплекта контрольно-измерительных приборов, комплекта автоматики управления и безопасности, смонтированного на общей опорной раме.
В состав блока котла входит трубная система, каркас, тепловая изоляция, обшивка и устройство топочное 19-01-06-000-1.
ТРУБНАЯ СИСТЕМА СОСТОИТ:
- из двух барабанов (верхнего и нижнего), расположенных на одной вертикальной оси и соединенных между собой трубами конвективного пучка;
- двух боковых топочных экранов, включенных в общую систему циркуляции верхними и нижними коллекторами, вваренными в барабаны. Верхние и нижние экраны расположены в одной вертикальной плоскости;
- потолочного экрана, соединенного с верхним барабаном экранными трубами.
На торцах нижних боковых коллекторах для осмотра и очистки установлены лючки.
На торцах барабанов установлены съемные люки, обеспечивающих доступ во внутреннюю часть барабанов, к трубам конвективного пучка и коллекторам боковых экранов для осмотра и очистки.
Для осмотра и очистки конвективного пучка на боковых поверхностях котла установлены прочистные люки.
На котел паровой Е-1,0 - 0,9М (ПКН- 2М) устанавливается устройство топочное 19-01-06-000-1.
Приток воздуха на горение осуществляется через специальные щели устройства топочного.
Удаление дымовых газов из топочной камеры котла осуществляет дымосос, установленный в задней части котла. Дымосос не входит в базовую комплектацию котла.
Трубная система котла способна выдержать кратковременное (не более 4 часов) повышение давление в топочной камере до 3 кПа и разряжение до 0,4 кПа при увеличении мощности до 110%.
Запорно-регулирующая арматура, контрольно-измерительные приборы и автоматика обеспечивают безопасную и экономичную эксплуатацию котла на расчетных режимах работы.
Котлы паровые Е-1,0 - 0,9М (ПКН- 2М) могут комплектоваться оборудованием водоподготовки и золоуловителем (по дополнительному договору).
Котел Е-1,0 - 0,9М (ПКН- 2М) поставляется одним транспортабельным блоком на опорной раме: блок котла совместно с питательным насосом, с запорно-регулирующей арматурой, контрольно-измерительными приборами, автоматикой управления и безопасности.
Часть узлов и деталей поставляются отдельными грузовыми местами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| № п/п | Наименование показателя | Значение |
| 1 | Марка котла | Е-1,0-0,9М |
| 2 | Паропроизводительность, т/ч | 1 |
| 3 | Расчетное топливо | Нефть |
| 4 | Телота сгорания топлива, ккал/кг | 10500 |
| 5 | Рабочее (избыточное) давление теплоносителя на выходе из котла, МПа (кгс/см2) | 0,8 (8,0) |
| 6 | Температура пара на выходе из котла, °С: | насыщ. 170 |
| 7 | Температура питательной на входе в котел, °С | 50 |
| 8 | Температура уходящих газов, °С | 190 |
| 9 | Расчетный коэффициент полезного действия, %, не менее | 88 |
| 10 | Расчетный расход топлива при сжигании, кг/ч | 72 |
| 11 | Коэффициент избытка воздуха в топке | 1,1 |
| 12 | Водяной объем котла, м3 | 1,3 |
| 13 | Паровой объем котла, м3 | 0,16 |
| 14 | Поверхность нагрева котла, м2: | |
| – радиационная; | 7,1 | |
| – конвективная; | 24,9 | |
| – общая. | 32 | |
| 15 | Объем топочного устройства, м3 | 1,8 |
| 16 | Тип топочного устройства | устройство топочное 19-01-06-000-1. |
| 17 | Коэффициент рабочего регулирования | 3 |
| 18 | Габаритные размеры котла (LхВхН), мм | 3170х1710х2500 |
| 19 | Масса котла (без горелки), кг | 3500 |
