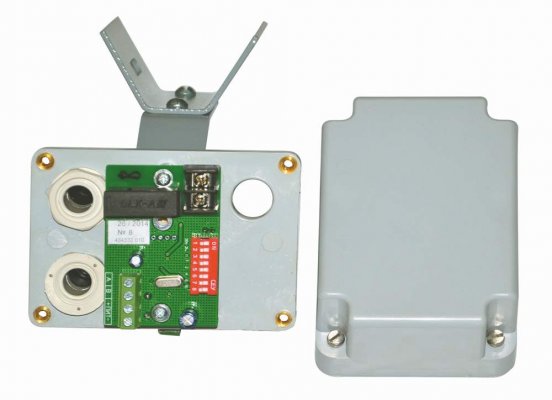

Блок силового реле БСР
.jpg)
Блок силового реле БСР – предназначен для включения посредством RS-485 в комплекс СКОПА и вибрационные извещатели СЕЧЕНЬ-02 и ВИБРОН-01 различных исполнительных устройств, питаемых переменным током до 220В
Блок обеспечивает: включение приборов охранного освещения и других исполнительных устройств путем коммутации 1 цепи переменного тока 220В мощностью до 0,5 кВт под управлением пульта управления и индикации (ПУИ-32, ПУИ-272) из состава комплекса СКОПА или БОС вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01. Подключается БСР посредством RS-485.
В одну линию RS-485 может быть подключено до 255 блоков БСР.
Характеристики| Параметр | БР | БСР |
|---|---|---|
| Коммутация цепи, шт. | до 8 | 1 |
| Количество блоков в одной линии RS-485 | до 4 | до 255 |
| Вида коммутации выходных реле | размыкание/замыкание | |
| Подключение к сети обмена посредством интерфейса RS-485 | СКОПА, СЕЧЕНЬ-02, ВИБРОН-01 | |
| Максимальный коммутируемый ток, А | 0,1 | 0,5 |
| Максимальное коммутируемое напряжение, В | 72 | 242 |
| Диапазон рабочих напряжений питания, В | от 5 до 30 | |
| Ток потребления, не более, мА | 50 | 20 |
| Диапазон рабочих температур, 0 С | от минус 50 до 65 | |
| Степень защиты по ГОСТ 14254 | IP32 | IP54 |
| Габаритные размеры, мм, не более | 80х200х60 | 115х110х135 |
| Масса, кг, не более | 0,3 | |
| Средний срок службы, лет | 8 | |
Сделать заказ и запросить дополнительную информацию по БСР Вы можете здесь.
