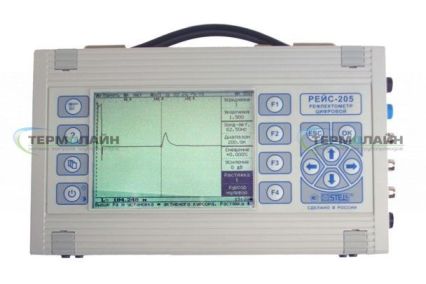

Импульсный рефлектометр Рейс - 205
Импульсный цифровой портативный рефлектометр локатор повреждений Рейс
205 предназначен для поиска мест увлажнения изоляции трубопровода и мест
повреждений сигнальных проводников.
Локатор «Рейс-205» внесен в Госреестр средств измерений.
Методы поиска дефектов:
- Метод импульсной рефлектометрии (локационный метод)
- Мостовой метод
Возможности прибора:
- Обнаружение наличия в трубопроводе места повреждения
- Определение характера повреждения - "намокание изоляции" или "обрыв сигнальных проводников"
- Измерение расстояние до места повреждения
- Измерение длины сигнальной линии системы ОДК трубопровода
- Запись и хранение в памяти прибора измеренных рефлектограмм
- Двухсторонний обмен данными с персональным компьютером
- Работа с записанными данными на персональном компьютере с помощью специализированного программного обеспечения «Рейд-7»
- Измерение сопротивления изоляции трубопровода (Rиз.)
- Измерение сопротивления сигнальных проводников (Rпр.)
- Измерение емкости
- Запись и хранение в памяти измеренных значений Rиз. и Rпр
Особенности прибора:
- Использование нескольких методов для определения повреждений
- Измерение сопротивления изоляции
- Измерение сопротивления сигнальных проводников
- Большой экран
| № | Параметр | Значение |
|---|---|---|
| 1 | Диапазон измеряемых расстояний | 12...102400 м |
| 2 | Зондирующие сигналы | Импульс амплитудой 7В (25 В), длительностью 10нс...30мкс |
| 3 | Выходное сопротивление | 30...420 Ом, с отображением на экране |
| 4 | Инструментальная погрешность измерения | Не более 0,2 % |
| 5 | Разрешающая способность | Не хуже 3 мм |
| 6 | Растяжка (увеличение) | 2,4,8,16,...131072 раза |
| 7 | Диапазон измерения сопротивления изоляции (погрешность) | 10 кОм...1 ГОм (5%) |
| 8 | Диапазон измерения сопротивления проводников (погрешность) | 0,1 Ом...20кОм (0,1%) |
| 9 | Память | До 500 рефлектограмм со всеми параметрами прибора |
| 10 | Дисплей | ЖК панель 320х240 точки, функция подсветки |
| 11 | Питание | от встроенных аккумуляторов 85-265 В, 47 - 63 Гц от сети переменного тока |
| 12 | Диапазон рабочих температур | -20 °C ... +50 °C |
| 13 | Габаритные размеры | 275 х 160 х 65 мм |
| 14 | Масса нетто / брутто | Не боле 2 кг (со встроенными аккумуляторами) |
