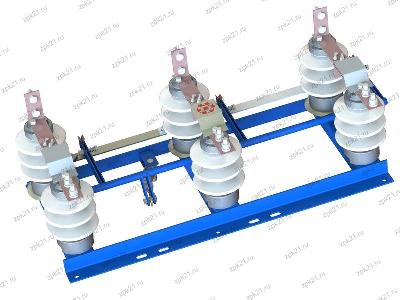

Разъединитель РЛНД-Х-10-400 УХЛ1
| Наименование | Разъединитель РЛНД-Х-10-400 УХЛ1 |
| Варианты обозначения | Разъединитель РЛНД-1-10-400 УХЛ1, РЛНД-2-10-400 УХЛ1, РЛНД-1-10/400 УХЛ1, РЛНД-2-10/400 УХЛ1, РЛНД-0-10-400 УХЛ1, РЛНД-0-10/400 УХЛ1, РЛНД-10-400 УХЛ1, РЛНД-10/400 УХЛ1 |
| Назначение | Разъединитель предназначен для секционирования/отсоединения от сети потребителя (при отсутствии тока нагрузки); создания видимого разрыва (промежутка) в линии, между токопроводящими частями и оборудованием; замыкания/включения участка цепи (при отсутствии тока нагрузки); заземления отключенных элементов цепи. |
| Область применения (установки) | Высоковольтные сети, открытые подстанции |
| Структура условного обозначения | |||||
| Пример | РЛНД-2-10-400 У1 | ||||
| Позиция | РЛНД | 2 | 10 | 400 | УХЛ4 |
| Номер позиции | 1 | 2 | 3 | 4 | 5 |
| 1- | РЛНД - Разъединитель Линейный Наружной установки Двухколонковый | ||||
| 2- | Количество заземляющих ножей | ||||
| 3- | 10 - номинальное напряжение, кВ | ||||
| 4- | 400 - номинальный ток | ||||
| 5- | климатическое исполнение | ||||
| Характеристики | |
| Номинальное линейное напряжение, кВ | 10 |
| Наибольшее рабочее линейное напряжение, кВ | 12 |
| Номинальный ток, А | 400 |
| Номинальной ток электродинамической стойкости, А | 25 |
| Длина пути утечки внешней изоляции, не менее, см | 30 |
| Энергетическое сопротивление главного контура, Ом | 127х10-6 |
| Наибольшее усилие, прилагаемое к приводу, с удлинителем не более 1М, Н | 245 |
| Температура окружающей среды | от -60°до +40°С |
| Высота объекта, до, м | 1000 |
| Масса, не более, кг | 35 |
Сделать заказ и запросить дополнительную информацию по РЛНД-Х-10-400 УХЛ1 Вы можете здесь.
