Прибор ИРСК
Коробки предназначены для выполнения соединений (разветвлений) электрических кабельных сетей напряжением до 250 В, а при уменьшении количества клемм - до 320 В постоянного и 380 В переменного тока, а также оптоволоконных кабельных линий с оптическим излучением.
Могут применяться во всех промышленных областях, в т.ч.:
- Топливная промышленность;
- Нефтегазоперерабатывающая, нефтехимическая и химическая промышленность;
- Горнодобывающая и горно-перерабатывающая промышленность (согласно маркировке взрывозащиты);
- Черная и цветная металлургия;
- Целлюлозно-бумажная и пищевая промышленность;
- Энергетика, в т.ч. атомная энергетика;
- Оборонная промышленность;
- Машиностроение;
- Транспорт, в том числе морской и речной;
- Водоснабжение, канализация и утилизация отходов, или очистные сооружения.
Описание конструкции

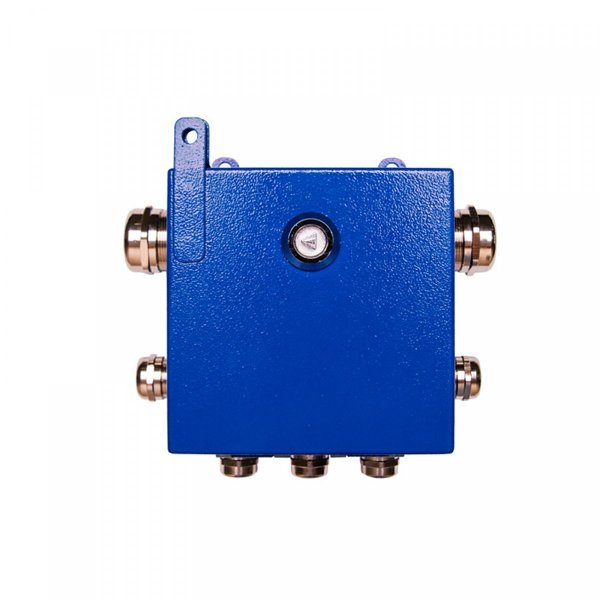

Искробезопасные коробки выполнены в виде прямоугольного корпуса с крышкой на шарнирах, изготовленных из листовой стали. Крышка снабжена поворотным замком под ключ с двойной бородкой с возможностью установки пломбировочной проушины (по заказу).
Внутри корпуса на монтажной панели установлены клеммные зажимы или панель оптических адаптеров со сплайс-кассетой. На боковых стенках корпуса размещены кабельные вводы в соответствии с заказом. По углам корпуса расположены крепежные элементы, позволяющие закрепить коробки практически на любой поверхности.
Корпус коробок обеспечивает степень защиты от внешних воздействий по ГОСТ 14254 не ниже IP65.
Внутри и снаружи корпуса размещены шпильки заземления, которые в свою очередь могут быть связаны с монтажной плитой или рейкой для клеммников.
Таблица 1 – Габаритные размеры коробок
| Типоразмер корпуса | Габаритные размеры, мм | Материал корпуса | ||
|---|---|---|---|---|
| ширина | высота | глубина | ||
| 01 | 150 | 150 | 120 | Корпус из оцинкованной стали, с полимерным покрытием, с несъемной открывающейся дверью с замком. |
| 02 | 150 | 300 | 120 | |
| 03 | 200 | 200 | 120 | |
| 04 | 200 | 300 | 120 | |
| 05 | 200 | 400 | 120 | |
| 06 | 200 | 500 | 120 | |
| 07 | 300 | 300 | 120 | |
| 08 | 300 | 400 | 120 | |
| 09 | 300 | 400 | 155 | |
Таблица 2 – Применяемые клеммники
| Тип клеммника | Номинальная площадь сечения подключаемого проводника, мм2 | Наименование клеммника |
|---|---|---|
| 1 | 1,5 | WDU 1.5 BL/UK 1.5 N BU |
| 2 | 1,5 | WDK 1.5 BL |
| 3 | 2,5 | WDU 2.5 BL/UT 2.5 BU |
| 4 | 2,5 | WDK 2.5 BL/UTTB 2.5 BU |
| 5 | 4 | WDU 4 BL/UT 4 BU |
| 6 | 4 | WDK 4 BL/UTTB 4 BU |
| 7* | оптич. | ST/ST |
| 8* | оптич. | FC/FC |
| 9* | оптич. | SC/SC |
*Применение оптических разъемов возможно для корпусов типоразмером 07,08,09.
Таблица 3 – Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон температур, оС | -40…+70 |
| Диапазон относительной влажности атмосферного воздуха, % (с конденсацией влаги) | 20…98 |
| Атмосферное давление, кПа | 87,7…119,7 |
| Габаритные размеры, мм (см. таблицу 1) | AA |
| Клеммники: | |
| - типоразмер | В |
| - количество | XX |
| Кабельные вводы: | |
| - типоразмер | М20, М25, М32 |
| - количество | WW, Z, Y |
| Макс. напряжение коммутируемых искробезопасных цепей | Ui:100В, Ii:7А; Li:0;Ci:0; |
| Степень защиты от внешних воздействий по ГОСТ 14254 | IP65 |
| Степень защиты от поражения электрическим током (по ГОСТ 12.2.007.0) | III |
| Масса, кг, не более | 13 |
| Средний назначенный срок службы, лет, не менее | 7 |
Сделать заказ и запросить дополнительную информацию по ИРСК Вы можете здесь.
