Наборы оптических мер НОМ-4

Назначение

Наборы оптических мер НОМ-4 (далее по тексту - наборы) предназначены для задания и воспроизведения дискретных значений вершинной рефракции и радиуса кривизны при поверке и испытаниях офтальмологических авторефрактометров и авторефкератометров.

Описание

Принцип действия наборов мер заключается в имитации оптических характеристик человеческого глаза - рефракции и аметропии. Величина рефракции задается сферической преломляющей поверхностью меры, а величина аметропии - ее толщиной вдоль оптической оси. Меры представляют собой плоско-выпуклые линзы с одной сферической преломляющей поверхностью, но разной толщины, что обеспечивает разное значение рефракции каждой меры.

В Набор оптических мер НОМ-4 входят следующие меры:

-    сферические оптические меры - плосковыпуклые линзы (далее - оптические меры) с одним и тем же радиусом кривизны сферической преломляющей поверхности, и разной толщиной вдоль оптической оси. В наборе представлены сферические оптические меры со следующими номиналами сферической вершинной рефракции: 0,0 дптр; ±2,5 дптр; ±5,0 дптр; ±10,0 дптр, ±15,0 дптр; ±20,0 дптр. Оптические меры закреплены и запломбированы в специальных металлических оправах, на которых нанесено значение вершинной рефракции;

-    астигматические оптические меры, номинальное значение цилиндрической вершинной рефракции которых минус 1,5 дптр, минус 3,0 дптр. Оптические меры закреплены и запломбированы в специальных металлических оправах, на торце которых нанесено значение цилиндрической вершинной рефракции;

-    меры радиуса кривизны - меры, имеющие одинаковый диаметр, передняя поверхность которых полированная и имеет форму сферы радиусом, соответствующим номинальному значению радиуса кривизны меры. В наборе представлены меры со следующими номиналами радиуса кривизны: 6,70 мм; 7,30 мм; 7,90 мм; 8,75 мм; 9,50 мм. Все меры смонтированы в едином металлическом корпусе. Около каждой меры нанесено соответствующее ей значение рефракции.

Набор имеет универсальное устройство для размещения трех оптических мер в поле зрения офтальмологического рефрактометра.

Все вышеуказанные элементы устанавливаются в ячейки футляра. На внешней крышке футляра имеется шильдик с указанием наименования набора и изготовителя.

Заводской (серийный) номер набора указан на вкладыше, входящего в комплектность набора и на крышке футляра.

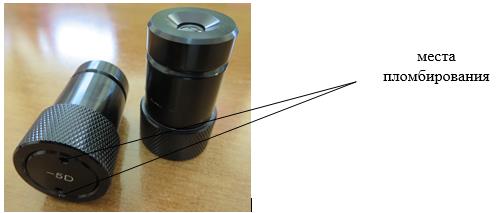

Общий вид и схема маркировки наборов представлены на рисунке 1. Общий вид оптической меры, ее маркировка и схема пломбирования представлены на рисунке 2.

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблицах 1, 2.

Наименование характеристики Значение
Номинальные значения сферической вершинной рефракции сферических оптических мер*, дптр 0,0;

+2,5; -2,5 +5,0; -5,0; +10,0; -10,0; +15,0; -15,0; +20,0; -20,0

Пределы допускаемой абсолютной погрешности воспроизведения сферической вершинной рефракции, дптр:
в диапазоне от 0,00 до ±10,00 дптр включ. ±0,12
в диапазоне св. ±10,00 дптр ±0,25
Номинальное значение цилиндрической вершинной рефракции астигматических оптических мер*, дптр -1,5; -3,0
Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической вершинной рефракции, дптр ±0,12
Номинальные значения радиуса кривизны мер радиуса кривизны* и соответствующие им значения рефракции, дптр/мм -15,0 / 6,70 -7,0 / 7,30 0 / 7,90 +7,0 / 8,75 +15,0 / 9,50
Пределы допускаемой абсолютной погрешности воспроизведения радиуса кривизны, мм ±0,02
Примечание - Метрологические характеристики определены при вертексном расстоянии (VD), равном 12,0 мм.
*-действительное значение сферической вершинной рефракции, цилиндрической вершинной рефракции и радиуса кривизны оптических мер набора определяется при первичной поверке.

Таблица 2 - Основные технические характеристики

Наименование характеристики Значение
Габаритные размеры оптической меры, (ВхД), мм, не более 42x25
Массы мер, г, не более 44
Значение межцентрового расстояния крайних ложементов универсального устройства (PD), мм, не более 64,5
Габаритные размеры футляра (ДхВхШ), мм, не более 300x80x260
Масса футляра с мерами, кг, не более 1,8
Условия эксплуатации:

-    диапазон рабочих температур, °С

-    относительная влажность воздуха, %, не более

от +15 до +35 от 30 до 80
Знак утверждения типа

наносится на вкладыш и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

приведена в таблице 3.

Наименование Обозначение Количество
Меры сферические оптические следующих номиналов:

0,0 дптр; ± 2,5 дптр; ± 5,0 дптр;

± 10,0 дптр; ± 15,0 дптр; ± 20,0 дптр

- 11 шт.
Меры астигматические оптические следующих номиналов:

-1,5 дптр, -3,0 дптр

- 2 шт.
Меры радиуса кривизны - 5 шт. в едином корпусе
Универсальное устройство для крепления трех оптических мер - 1 шт.
Комплект упаковок (футляр) - 1 шт.
Руководство по эксплуатации - 1 экз.
Вкладыш с указанием заводского номера набора - 1 экз.
Методика поверки МП 007.М44-21 1 экз.
Сведения о методах измерений

приведены в руководстве по эксплуатации «Набор оптических мер НОМ-4» п.2.

Нормативные документы и технические документы, устанавливающие требования к наборам оптических мер НОМ-4

ГОСТ ISO 10342-2011 «Рефрактометры офтальмологические. Технические требования и методы испытаний».

ГОСТ ISO 10343-2011 «Офтальмометры. Технические требования и методы испытаний».

Государственная поверочная схема для средств измерений оптической силы очковой оптики, утверждённая приказом Росстандарта №2500 от 22.10.2019 г.

ТУ 26.51.66-002-01472764-2018 Наборы оптических мер НОМ-4. Технические условия.
