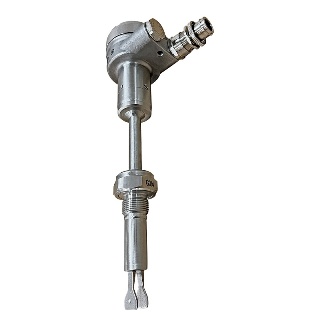

ВИБРОТЭК-У — датчик уровня/наличия

Датчики уровня ВИБРОТЭК-У выпускаются по ТУ ГРВТ.407629.004 и применяются  для контроля уровня жидких и сыпучих сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и предприятий других отраслей промышленности в составе различных технологических установок. В большинстве случаев ВИБРОТЭК-У применяются как сигнализаторы аварийного, предельного верхнего и нижнего уровней, для контроля и управления насосами и запорно-регулирующей арматурой, сигнализации наличия жидкости в трубопроводах для защиты насосов от сухого хода. Датчики ВИБРОТЭК-У могут применяться для контроля уровня и наличия практически любых типов жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов).


Основные сферы применения
  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальном хозяйство
  • сельское хозяйство и др.


Основные функциональные возможности

  • контроль наличия/отсутствия жидких сред на заданном уровне
  • контроль уровня высоковязких и налипающих, а также сильно пенящихся жидких сред
  • контроль одним сенсором двух предельных/рабочих уровней жидких сред
Особенности и преимущества ВИБРОТЭК
  • Давление процесса до 25МПа
  • Температура рабочей среды до +450°С
  • Базовый корпус из нержавеющей стали
  • Компактность
  • Механическая прочность конструкции
  • Самоочистка – улучшенное стекание жидкости и стойкость к налипанию
  • Любые резьбовые и фланцевые соединения
  • Опциональный гибкий зонд с длиной до 8м
  • Возможность изменения режимов работы
  • Функция самодиагностики и контроля состояния сенсора
  • Версия с дополнительным релейным выходом по неисправности/налипанию
  • Химически стойкие исполнения для работы со всеми видами агрессивных жидкостей (кислотами, щелочами и т.д.)
Информация о режимах индикации



Режимы индикации в версиях с одной точкой контроля c выходными сигналами исполнений А(токовый), Р1(релейный), Р2(два релейных):
  • при отсутствии среды индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900
  • при наличии среды индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;
  • при неисправности сигнализатора индикатор включается периодически частотой не менее 2 Гц;
  • при загрязнении чувствительного элемента индикатор включается периодически на время не более 100 мс с паузой не более 400 мс.
  • при переключении сигнализатора в режим «Контроль» индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;

Режимы индикации светодиода в версиях с одной точкой контроля с выходным сигналом NAMUR:

  • при отсутствии среды индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;
  • при наличии среды индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;
  • при неисправности сигнализатора индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.

Режимы индикации в версиях с несколькими точками контроля c выходными сигналами исполнений А(токовый), Р2(два релейных):
  • при отсутствии среды индикатор зеленого цвета включается периодически на время не более 100 мс с паузой не менее 900 мс;
  • при заполнении контролируемой средой контрольной точки среды индикатор красного цвета включается последовательно на время не более 100 мс с паузой не более 100 мс и частотой не более 0,5 Гц. Количество включений соответствует количеству заполненных точек контроля;
  • при контроле исправности в случае исправного состояния сигнализатора индикатор зеленого цвета включается c частотой не менее 2 Гц;
  • при контроле исправности в случае неисправного состояния сигнализатора индикатор красного цвета включается c частотой не менее 2 Гц.
Конструктивное исполнение и принцип действия

Принцип действия датчика уровня жидкости ВИБРОТЭК-У основан на зависимости резонансной частоты собственных колебаний чувствительного элемента (резонатора механических колебаний) от плотности контролируемой среды.
Датчики ВИБРОТЭК-У представляют собой моноблочную конструкцию из нержавеющей стали и представляют собой сенсор с пьезоэлектрическими преобразователями, совмещенный с блоком электронным. В зависимости от модификации сенсор может быть жестким или гибким с вилочным или стержневым чувствительным элементом.
В высокотемпературном исполнении сигнализатор оснащается теплоотводом. Отсек электронного блока закрывается резьбовой крышкой. На крышке прибора расположено прозрачное окно для снятия показаний светодиодного индикатора. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. Снаружи на корпусе нанесена отметка области поднесения магнита (активация функционала проверки).

По заказу датчик уровня ВИБРОТЭК-У может комплектоваться вторичным преобразователем, предназначенным для размещения во взрывобезопасной зоне. К одному вторичному преобразователю подключается до 8 сигнализаторов (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразователя расположены элементы индикации.

Для обеспечения визуального контроля наличия/отсутствия, а также прозрачности жидкой среды в трубопроводе, вибрационный датчик уровня может поставляться в комплекте со смотровым фонарем ТЭК-ФС с резьбовым или фланцевым присоединением к трубопроводу.

Для облегчения монтажа на трубопроводах ВИБРОТЭК может поставляться к комплекте с монтажной вставкой соответствующего диаметра резьбового, фланцевого или приварного присоединения.

Дополнительно внутри корпуса электронного блока расположены:
- геркон, предназначенный для активизации (с помощью магнита) режима самодиагностики - проведения контроля исправности датчика, контроля целостности электрических цепей и состояния сенсора, имитации срабатывания прибора (соответствующего изменения выходного сигнала и режима светодиодного индикатора)
- переключатель определяющий нормальное состояние (не сработал): при наличии жидкости или при ее отсутствии
- переключатель выбора задержки срабатывания (от 0,5 до 15 секунд)
- светодиодный индикатор текущего состояния прибора

Основные технические характеристики
Принцип измерения вибрационный
Ориентация при монтаже любая
Диапазон плотностей контролируемой жидкости от 300 до 5000 кг/м³
Минимальная разность плотностей для контроля уровня раздела сред 100 кг/м³
Максимальный размер гранул сыпучих сред 7 мм
Плотность сыпучих сред не менее 50 кг/м³
Максимальное рабочее давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа;
иное - по запросу
Температура контролируемой среды -60...+100°С / -60...+160°С / -100...+250°С / -200...+450°С
Отклонение уровня срабатывания от номин. значения, не более ± 5 мм
Уставка времени срабатывания от 0,2 с до 15 с
Выходной сигнал релейный SPDT;
релейный SPDT+ сигнализация исправности;
релейный DPDT;
дискретный 4-20мА (8/16мА , 7/14 мА или любые значения, опционально с протоколом HART);
NAMUR;
RS-485, Modbus RTU;
иной – по запросу
Макс. нагрузка на контакты реле 1 А
Напряжение питания 24 В (от 18 до 32 В) пост. тока (стандарт);
8,2 В пост. тока;
230 В 50Гц
Степень защиты по ГОСТ 14254 IP66/67; IP68 – по запросу
Исполнение по взрывозащите без взрывозащиты
0Ex ia IIC T6 Ga
1Ex db IIC T6 Gb
Исполнение сенсора вилочный / стержневой
Длина сенсора жесткий, от 60 до 6000 мм
гибкий, от 1500 до 8 000 мм
Макс. кол-во точек контроля 1 точка
Подключение к процессу резьба / накидная гайка / фланец / сварка; иное - по запросу
Материал деталей, контактирующих с измеряемой средой • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L;
• 316L с покрытием ECTFE
• сплавы ВТ1-0;
• иной - по запросу
Материал корпуса • алюминий с порошковым покрытием;
• нержавеющая сталь (стандарт)
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61...+75°С
Категория размещения по ГОСТ 15150-69 1, 2, 3, 4; тип атмосферы III
Наработка на отказ не менее 100 000ч
Срок службы до 25 лет
Гарантийный срок эксплуатации 12 месяцев / до 60 месяцев (расширенный)
Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите: без взрывозащиты
[Ex ia Ga] IIC
Степень защиты по ГОСТ 14254 IP66/67
Напряжение питания 230 В (от 187 В до 242 В) перем. тока, 50Гц / 60Гц / 400Гц;
24 В (от 18 В до 32 В) пост. Тока
Потребляемая мощность 5 Вт
Макс. нагрузка на контакты реле 8 А
Выходной сигнал релейный / RS-485, Modbus RTU;
иной – по запросу
Температура окружающей среды -61…+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15 2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа
