Сигнализаторы-индикаторы уровня РОСТЭК-Е

Сигнализаторы-индикаторы уровня РОСТЭК-Е выпускаются по ГРВТ.407629.004 ТУ и предназначены для сигнализации предельных значений уровня жидких и сыпучих сред в одной или нескольких точках контроля или раздела сред двух несмешивающихся или частично смешивающихся жидкостей с резко отличающейся диэлектрической проницаемостью с выдачей в систему управления токового или релейного выходного сигнала о достижении средой каждой точки контроля.
Сигнализаторы-индикаторы уровня в исполнении РОСТЭК-ЕИ осуществляют непрерывное измерение уровня жидких и сыпучих сред (аналоговый выходной сигнал) и сигнализации их предельных значений. Прибор не является средством измерения, не подлежит поверке и может использоваться в качестве индикатора уровня.
Сигнализаторы-индикаторы уровня предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах энергетики, в том числе атомной.

Основные сферы применения:

  • нефтегазовая промышленность
  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские, речные суда и танкеры
  • азовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальное хозяйство
  • сельское хозяйство и др.
Основные функциональные возможности:

  • контроль наличия/отсутствия жидких и сыпучих сред на заданном уровне
  • контроль уровня раздела сред жидкость/жидкость
  • контроль уровня сыпучих сред
  • контроль уровня высоковязких и налипающих, а также пенящихся жидких сред
  • контроль одним сенсором нескольких предельных/рабочих уровней жидких сред
Отличительные особенности:

  • минимальная зависимость от импортных материалов и комплектующих изделий
  • моноблочное исполнение (может комплектоваться вторичным преобразователем)
  • регулировка уровней и дифференциалов срабатывания в условиях эксплуатации
  • выходные сигналы: релейный, унифицированный токовый 4-20 мА, RS-485 ModBus RTU
  • самодиагностика технического состояния с выдачей сигнала о неисправности
  • возможность контроля уровня вязких и налипающих сред
  • возможность работы с частично-смешивающимися жидкостями
  • наличие индикации
  • возможность контроля нескольких уровней среды (до 8 точек контроля для приборов с выходом 4-20 мА)
  • возможность удаленной конфигурации датчика на объекте без его демонтажа (HART-интерфейс или ModBus RTU)
  • возможность изменения длины чувствительного элемента датчика в условиях эксплуатации (для неизолированных датчиков)
  • изменение логики срабатывания
  • изменение рабочих значений токового выходного сигнала
  • изменение рабочего диапазона контроля
  • нечувствительность к пене и отложениям
  • исполнение для применения на кораблях и судах
  • исполнение для применения на ОАЭ

Конструктивное исполнение и принцип действия:



Принцип действия сигнализаторов-индикаторов основан на измерении электрической емкости чувствительного элемента, изменяющейся пропорционально уровню его погружения в контролируемую среду.

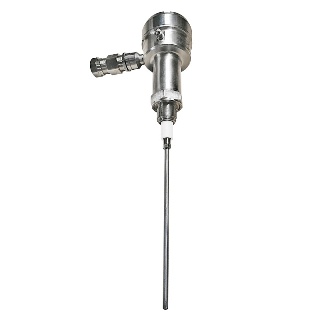

Сигнализаторы-индикаторы уровня емкостные РОСТЭК представляют собой моноблочную конструкцию из нержавеющей стали и состоят из сенсора в виде стержня или троса (исполнения сенсоров представлены в таблице 2), конструктивно совмещенного с блоком электронным. Для электропроводных сред сенсор изолируется фоторопластом-4. На корпусе датчика имеется светодиодная индикация состояния.
По заказу сигнализатора-индикатора уровня РОСТЭК может комплектоваться вторичным преобразованием в литом алюминиевом корпусе, предназначенным для помещения во взрывобезопасную зону наблюдения. К одному вторичному преобразованию подключается до 8 сигнализаторов уровня (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразования проявляется световая индикация срабатывания.


Основные технические характеристики
Принцип измерения емкостной
Ориентация при монтаже любая
Максимальное рабочее давление в зависимости от типа сенсора - см. Таблицу 1
Температура контролируемой среды в зависимости от типа сенсора - см. Таблицу 1
Точность ± 5мм
Уставка времени срабатывания от 1с до 5с
Выходной сигнал релейный SPDT;
релейный SPDT+ сигнализация неисправности;
релейный DPDT;
дискретный 4-20мА (8/16мА , 7/14 мА или любые
значения);
аналоговый 4-20мА;
аналоговый 4-20мА+HART;
RS-485, Modbus RTU;
иной – по запросу
Напряжение питания 24 В (от 18 до 32 В) пост.тока;
230В 50Гц (с вторичным преобразователем)
Потребляемая мощность 0,7 Вт - для приборов с токовым сигналом;
1,5 Вт - для приборов с релейным сигналом
Макс. нагрузка на контакты реле 1 А
Исполнение по взрывозащите без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Длина сенсора в зависимости от типа сенсора - см. Таблицу 1
Макс. кол-во точек контроля 8
Подключение к процессу (см. Таблицу 1) резьба / накидная гайка / фланец / сварка; иное - по запросу
Материал деталей, контактирующих с измеряемой средой • 12Х18Н10Т;
• 12Х18Н10Т с изоляцией фторопластом-4;
• 316L;
• иной - по запросу
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61...+80°С
Категория размещения по ГОСТ 15150-69 1,2,3,4; тип атмосферы III
Наработка на отказ не менее 100 000 ч
Срок службы до 25 лет
Гарантийный срок эксплуатации 12 месяцев / до 60 месяцев (расширенный)


Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите: без взрывозащиты / [ExiaGa] IIC
Степень защиты по ГОСТ 14254 IP66/67
Напряжение питания 230В (от 187В до 242В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18В до 32 В) пост.тока
Потребляемая мощность 5 Вт
Макс. нагрузка на контакты реле
Температура окружающей среды -60...+75°С
Выходной сигнал релейный / RS-485, Modbus RTU; иной – по запросу
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15 2Н; 2НУ;3; 3Н; 3НУ;4; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа

Исполнения и основные характеристики сенсоров

№ п/п Модель сенсора Контролируемая среда* Исполнение
сенсора
Длина
сенсора**,
м
Макс.
рабочее
давление,
Мпа
Рабочая
температура
среды, °С
Способ
присоеди-
нения ***
1 11 жидкая, сыпучая стержневой
неизолированный для
неэлектропроводных
сред
от 0,1 до 4,0 2,5 от - 100 до +250 М27х1,5
2 12 М20х1,5
3 17 жидкая 6,3 от - 100 до +400 М27х1,5
4 21 жидкая, сыпучая стержневой
изолированный для
электропроводных сред
2,5 от - 100 до +250
5 22 М20х1,5
6 27 G1
7 61 жидкая цилиндрический
неизолированный для
неэлектропроводных
сред
от 0,1 до 0,6 6,3 от - 100 до +100 фланец
по
чертежу
8 061Астр 10
9 061ОМ 0,6
10 63 2,5 от - 100 до +250
11 67 от 0,1 до 4,0 М27х1,5
12 62 цилиндрический
изолированный для
электропроводных сред
0,6 фланец по чертежу
13 68 2,5 М27х1,5
14 91 жидкая, сыпучая тросовый
неизолированный для
неэлектропроводных сред
от 0,6 до 22,0 2,5 G1 1/2
15 92 тросовый
изолированный для
электропроводных сред
от 0,6 до 4,0
