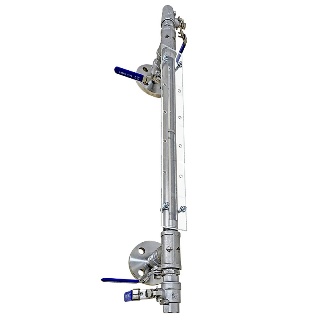

ТЭК-УВТ - трубчатый уровнемер с защитным кожухом
Указатели уровня ТЭК-УВ применяются для непрерывного измерения и
отображения уровня жидкости в резервуарах. Уровнемерные смотровые стекла ТЭК-УВ предназначены
для установки и применения в технологических процессах, проходящих в открытых,
закрытых и находящихся под давлением сосудах и резервуарах, являются простым и
надежным средством визуальной оценки текущего уровня жидкости. Благодаря
надежной и простой конструкции указателей уровня жидкости трубчатых приборы
эксплуатироваться как в закрытых помещениях, так и на открытых площадках и
установках, на неподвижных и подвижных сосудах (на наземном и водном
транспорте), являются стойкими к негативным климатическим воздействиям.
Указатели ТЭК-УВ функционируют по принципу сообщающихся сосудов, уровень
жидкости в байпасной камере всегда равен уровню жидкости в основном резервуаре.
ТЭК-УВТ представляет собой указатель уровня трубчатого типа. Это
наиболее простой и экономичный вариант указателя уровня, подходящий для простых
применений – небольшое давление, отсутствие вибрацией и требований к высокой
механической прочности. В верхней и нижней части указателя устанавливаются
отсечные клапаны тройникового типа, между верхним и нижним клапаном с помощью
специальных уплотняющих фитингов установлена прозрачная стеклянная или
полимерная трубка. Клапаны также опционально могут иметь функцию автоматической
защиты от потери жидкости, в случае повреждения указателя и его разгерметизации,
а также присутствует возможность установки шкалы.
- Простота конструкции
- Экономичность решения задачи
- Рабочая температура до +100°C
- Давление до 1,6 МПа
- Широкий выбор материалов корпуса, трубки и уплотнений
| Межцентровое расстояние и диапазон измерения* | до 4000 мм; иной - по запросу |
| Макс. давление процесса** | 1,6 МПа |
| Макс. температура контролируемой среды** | +100°С |
| Подключение к процессу | резьба внешняя/внутренняя; накидная гайка; фланец DN10...DN150; свободный фланец DN10...DN50; патрубки под приварку DN10...DN50; иной – по запросу |
| Материал деталей, контактирующих с измеряемой средой | углеродистая сталь; 12Х18Н10Т, AISI 304, AISI 316L; иной – по запросу |
| Шкала | да |
| Обогрев паровой/электрический | да/да |
| Отсечные краны, дренажные/вентиляционные краны, фланцы, партрубки, заглушки | да |
| Улучшенная видимость жидкости | нет |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды*** | -60...+ 250°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 тип атмосферы III |
| Срок службы | до 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев; до 60 месяцев (расширенный) |
| Исполнение для ОАЭ, в том числе и АС | да |
| Исполнение РРР и РМРС | да |
Сделать заказ и запросить дополнительную информацию по ТЭК-УВТ Вы можете здесь.
