Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА(К) 9312

Назначение:
для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру (рис.1,2,3); твердых тел (металла) рис.4, 5; газа МЭА раствора установок получения серы, доочистки газа от H2S-рис.2

Технические характеристики:

диапазон измеряемых температур при арматуре из стали по ГОСТ 5632,°C :
12Х18H10T - от -40 до + 600
08Х20Н14С2 - от -40 до + 900
10Х17Н13М2Т (рис. 2) и при длине монтажной части 10, 20, 40 мм (рис.4) - от -40 до +400
средняя наработка до отказа при номинальных температурах - 50000 ч

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9312 .046-07»
«Преобразователь термоэлектрический ТХК 9312 .045-13»

Передвижной штуцер заказывается отдельно

Преобразователи ТХА(ХК) 9312 могут быть выполнены с антикоррозийным покрытием - фторопласт для измерения температуры в кислых и щелочных средах при температуре до +200°С.

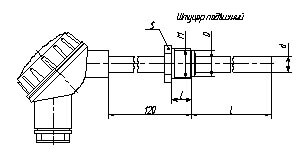

Рис. 1 (Ру=4,0 МПа)	Рис. 2 (Ру=4,0 МПа) Штуцер подвижный	Рис. 3 (Ру=6,3 МПа) Штуцер подвижный

Рис. 4 (Ру=6,3 МПа) Штуцер подвижный	Рис. 5 (Ру=6,3 МПа) Алюминиевая головка Штуцер подвижный

	ТХА(К) 9312	ТХК(L) 9312
Диапазон измеряемых температур, °C	40…+900	40…+600
Номинальная статическая характеристика(НСХ)	ХА(К)	ХК(L)
Класс допуска	2
Показатель тепловой инерции,с	8,20,40	8,20,40,50
Защищенность от пыли и воды	IP55
Герметичность к измеряемой среде	+
Материал защитной арматуры	Сталь 08Х20Н14С2 12Х18Н10Т	Сталь 12Х18Н10Т 08Х18Н10Т
Изоляция рабочего конца	+ , -
Диапазон условных давлений, мПа	0,4…6,3
Устойчивость к вибрации	группа исп. N3
Климатическое исполнение	У3,Т3,ТВ1,ТВ2

Таблица № 1

Конструктивное исполнение	l, мм	Термоэлемент	Класс допуска	Материал защитной арматуры	Рабочий конец	Показатель тепловой инерции, с	Рис.
.046-01	320	ОДИНАРНЫЙ	2	Сталь 12Х18Н10Т или 08Х18Н10Т	ИЗОЛИРОВАН	не более 40	1
-07	500
-13	800
-19	1000
-25	1250
-31	1600
-37	2000
-02	320			Сталь 08Х20Н14С2
-08	500
-14	800
-20	1000
-26	1250
-32	1600
-38	2000
-04	320	ДВОЙНОЙ		Сталь 12Х18Н10Т или 08Х18Н10Т
-10	500
-16	800
-22	1000
-28	1250
-34	1600
-40	2000
-05	320			Сталь 08Х20Н14С2
-11	500
-17	800
-23	1000
-29	1250
-35	1600
-41	2000

Таблица № 2

Конструктивное исполнение	l, мм	Термоэлемент	Класс допуска	Материал защитной арматуры	Рабочий конец	Показатель тепловой инерции		Рис.
Конструктивное исполнение	l, мм	Термоэлемент	Класс допуска	Материал защитной арматуры	Рабочий конец	с защитной гильзой, с	без защитной гильзы, с	Рис.
.048-01	120	ОДИНАРНЫЙ	2	Сталь 12Х18Н10Т	ИЗОЛИРОВАН	не более 120	не более 40	2
-07	160
-13	200
-19	250
-25	320
-31	400
-37	500
-43	630
-49	800
-55	1000
-02	120			Сталь 08Х20Н14С2
-08	160
-14	200
-20	250
-26	320
-32	400
-38	500
-44	630
-50	800
-56	1000
-04	120	ДВОЙНОЙ		Сталь 12Х18Н10Т
-10	160
-16	200
-22	250
-28	320

Таблица № 4

Конструктивное исполнение	l, мм	Термоэлемент	Класс допуска	Материал защитной арматуры	Рабочий конец	Показатель тепловой инерции		Рис.
Конструктивное исполнение	l, мм	Термоэлемент	Класс допуска	Материал защитной арматуры	Рабочий конец	с защитной гильзой, с	без защитной гильзы, с	Рис.
.053-01	120	ОДИНАРНЫЙ	2	Сталь 12Х18Н10Т	НЕ ИЗОЛИРОВАН	не более 40	не более 8	3
-07	160
-13	200
-19	250
-25	320
-31	400
-37	500
-43	630
-49	800
-55	1000
-02	120			Сталь 08Х20Н14С2
-08	160
-14	200
-20	250
-26	320
-32	400
-38	500
-44	630
-50	800
-56	1000
-04	120	ДВОЙНОЙ		Сталь 12Х18Н10Т
-10	160
-16	200
-22	250
-28	320
-34	400
-40	500
-46	630
-52	800
-58	1000
-05	120			Сталь 08Х20Н14С2
-11	160
-17	200
-23	250
-29	320
-35	400
-41	500
-47	630
-53	800
-59	1000

Таблица № 5

Конструктивное исполнение	l, мм	l₁,мм	d,мм	Материал защитной арматуры	Класс допуска	Рабочий конец	Показатель тепловой инерции	Термоэлемент	Рис.
.054-73	10	100	14	Сталь 12Х18Н10Т	2	НЕ ИЗОЛИРОВАН	не более 8	ОДИНАРНЫЙ	4
-74	20	80	18
-75	40	120
-76	80	80
-77	80	160
-78	100	160
-79	160	100
-80	200	200
-81	250	160
-82	320	80
-83	320	320
-84	400	250
-85	500	120
-86	630	170
-87	800	200
.055-09	1000	200	18	Сталь 12Х18Н10Т	2
10	1250
-11	1600

Таблица № 6

Конструктивное исполнение	l, мм	l₁,мм	d,мм	Материал защитной арматуры	Класс допуска	Рабочий конец	Показатель тепловой инерции	Термоэлемент	Рис.
.070-00	10	100	14	Сталь 12Х18Н10Т (алюминиевая головка)	2	НЕ ИЗОЛИРОВАН	не более 8	ДВОЙНОЙ	5
-01	20	80	18
-02	40	120
-03	80	80
-04	80	160
-05	100	160
-06	160	100
-07	200	200
-08	250	160
-09	320	80
-10	320	320
-11	400	250
-12	500	120
-13	630	170
-14	800	200
-15	1000
-16	1250
-17	1600

Сделать заказ и запросить дополнительную информацию по ТХА(К) 9312 Вы можете здесь.
