Указатель положения УП8514
Указатели в зависимости от вида датчика на входе указателя имеют шесть
модификаций.
Указатели УП8514/1 предназначены для преобразования сигнала датчиков
переключающих устройств трансформаторов под нагрузкой (далее – датчиков
сопротивления) в цифровой сигнал для отображения номера положения на цифровом
индикаторе.
Указатели УП8514/2 предназначены для преобразования сигнала датчиков
переключающих устройств трансформаторов под нагрузкой (далее – датчиков
сопротивления) в цифровой сигнал для отображения номера положения на цифровом
индикаторе и передачи его в автоматизированную систему через интерфейс RS-485.
Указатели УП8514/1, УП8514/2 могут использоваться вместо лагометра типа ЛКМ.
Дополнительного источника питания для датчика сопротивлений не требуется.
Питание датчика сопротивлений обеспечивается от указателя.
Указатели УП8514/3, УП8514/5 предназначены для преобразования сигналов
постоянного тока, поступающих с выхода датчиков переключающих устройств
трансформаторов под нагрузкой в цифровой сигнал для отображения номера положения
на цифровом индикаторе.
Указатели УП8514/4, УП8514/6 предназначены для преобразования сигналов
постоянного тока, поступающих с выхода датчиков переключающих устройств
трансформаторов под нагрузкой в цифровой сигнал для отображения номера положения
на цифровом индикаторе и передачи его в автоматизированную систему через
интерфейс RS-485.
Все модификации указателей выполнены в щитовом исполнении с использованием
микропроцессорной элементной базы.
Цифровой индикатор указателей имеет две значащие цифры высотой 20 мм (цвет
свечения по заказу – зеленый, или красный, или желтый) с возможностью
регулировки яркости свечения. При необходимости количество значащих цифр может
быть увеличено до 4-х, а также добавлены 2 разряда единиц измерения.
Указатели работают в индикаторном режиме и класса точности не имеют.

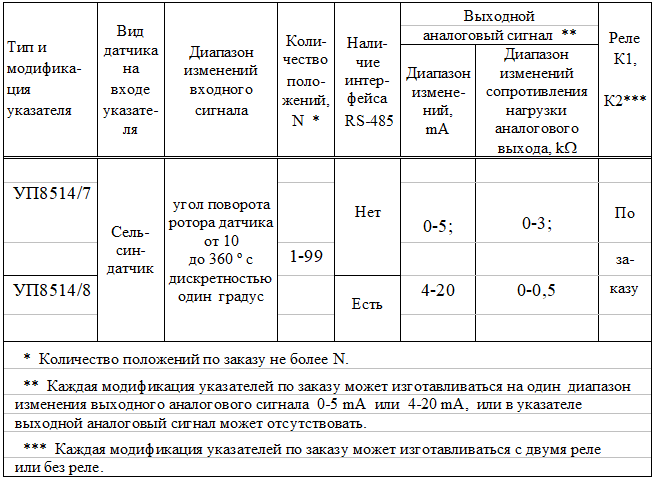

Характеристики входных и выходных сигналов

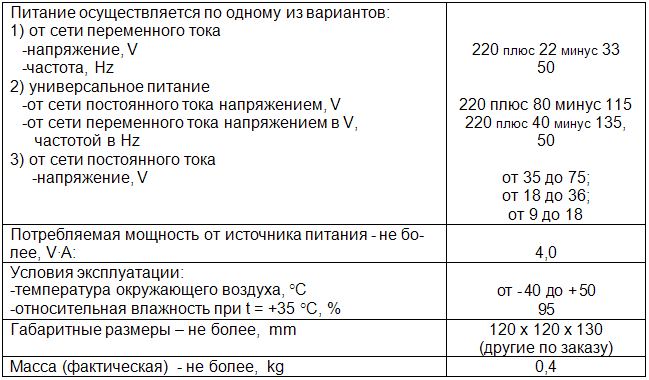

ОСНОВНЫЕ ДАННЫЕ
