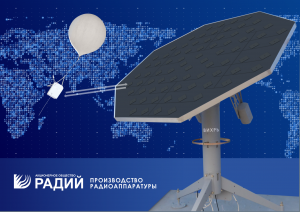

АРНВК Вихрь
АРНВК «Вихрь» предназначен для проведения высотного комплексного зондирования атмосферы в двух режимах работы.
В качестве основного метода ипользуется радиолокационный режим.
В качестве дополнительного метода используется навигационный режим.
Оба режима могут работать независимо друг от друга.
- АРНВК сочетает всебе достоинства локационных и навигационных систем зондирования атмосферы;
- Возможность работы в локационном режиме, в навигационном режиме СР "Полюс" и в совмещенном режиме для точной настройки локационного метода;
- Высокая максимальная скорость вращения обеспечивает устойчиве сопровождение зонда при сильных ветрах у земли;
- Автоматическая система регулировки усиления обеспечивает более устойчивое сопровождение зонда при прохождении над локатором;
- Двойной оборот азимутального привода в большинстве случаев зондирования позволяет сопровождать зонд до конца полета без необходимости "переброса" антенны;
- Навигационный метод работы изделия режиме СР «Полюс» с использованием радиозондов МРЗ-Н1 позволяет не останавливать зондирование при экстремально низких температурах за пределами работы любого локатора вплоть до -60°С, а также при проведении регламентных работ и ремонте локатора.
- Поставка с двумя мониторами, для удобства работы операторов;
- Программное обеспечение изделия позволяет работать как в режиме одного из методов, так и отображая одновременно оба метода для удобства сравнения данных, получаемых с двух зондов при совместном пуске;
- Совместимость со всеми имеющимися типами радиозондов: аналоговыми радиолокационными (МРЗ-3АК1, АК2-02, И-2012 и др.), цифровыми радиолокационными (МРЗ-3МК) и навигационными (МРЗ-Н1);
- Уменьшение массы, габаритов и энергопотребления комплекса путем использования современной элементной базы;
- Полностью цифровая обработка сигнала зонда увеличивает помехоустойчивость и гибкость применения комплекса;
- Возможен монтаж комплекса на уже имеющиеся площадки при замене существующих РЛС;
- Автозахват радиозонда в ближней зоне до наклонной дальности 1 км;
- Автоматическое определение момента выпуска радиозонда;
- Автоматическое определение момента завершения выпуска радиозонда;
- Индикация устойчивости автозахвата и слежения за радиозондом на мониторе изделия;
| Высота зондирования | 40 000 м |
| Дальность автосопровождения | 50 – 250 000 м |
| Несущая частота приема радиолокационный метод | 1670 – 1690 МГц |
| Несущая частота приема навигационный метод | 400,15 - 406 МГц |
| Тип локационной антенны | Фазированная антенная решетка |
| Тип навигационной антенны | Штыревая |
| Импульсная мощность радиоимпульсов передатчика запросного сигнала, не менее | 300 Вт |
| Ширина диаграммы направленности ФАР ближнего канала в Е и Н плоскостях по уровню половинной мощности (минус 3 дБ) | (30 ± 5)° |
| Ширина диаграммы направленности ФАР дальнего канала в Е и Н плоскостях по уровню половинной мощности (минус 3 дБ) | (4 ± 1)° |
| Коэффициент усиления ФАР дальнего канала, не менее | 22 дБ |
| Коэффициент усиления ФАР ближнего канала, не менее | 6 дБ |
| Коэффициент усиления навигационной антенны, не менее | 5 дБ |
| Измеряемые параметры и погрешности: | |
| Диапазон измерения температуры | – 90…+ 60 °С |
| Предел допускаемой абсолютной погрешности измерения температуры (для МРЗ-3МК и Н1) |
± 0,6 °С |
| Диапазон измерения относительной влажности | 0…100 % |
| Предел допускаемой абсолютной погрешности измерения относительной влажности в диапазоне 10…90 % | ± 5 % |
| Предел допускаемой абсолютной погрешности измерения относительной влажности в диапазонах 0…10 % и 90…100 % | ± 8 % |
| Диапазон измерения атмосферного давления | 1100…2 гПа |
| Среднеквадратическая погрешность измерения атмосферного давления |
2 гПа |
| Метод измерения атмосферного давления | Барометрическая формула |
| Диапазон измерения направления действительного и среднего ветра | 0…360° |
| Среднеквадратическая погрешность измерения направления действительного и среднего ветра, не более | 5° |
| Диапазон измерения скорости действительного и среднего ветра | 0...150 м/с |
| Среднеквадратическая погрешность измерения скорости действительного и среднего ветра, не более | 0,7 м/с |
| Угловые параметры вращения локационной антенны | |
|---|---|
| По азимуту | -360…+360° |
| По углу места | -10...190° |
| Максимальная скорость вращения антенны по азимуту | 60 град/с |
| Максимальная скорость вращения антенны по углу места | 90 град/с |
| Электропитание | |
| Однофазное | 220 В, 50 Гц |
| Потребляемая мощность АРВК, не более | 400 Вт |
| Время автономной работы АРВК при питании от аварийного источника бесперебойного питания, не менее | 60 мин |
| Диапазон рабочих температур | |
| Температура окружающей среды для локационного антенного поста АРНВК | – 40…+ 50 °С |
| Температура окружающей среды для навигационного антенного поста АРНВК | – 60…+ 50 °С |
| Температура окружающей среды для поста оператора АРНВК | +1…+40 °С |
| Масса | |
| аппаратуры антенного поста | 200 кг |
| аппаратуры поста оператора | 50 кг |
| Габаритные размеры составных частей изделия | |
| Антенного поста | 2000 х 2000 х 2500 мм |
| Поста оператора | 400 х 400 х 400 мм |
