ОПТИМА-3 - газоанализатор измерения концентрации кислорода и окиси углерода в отходящих газах
Газоанализатор "Оптима-3" предназначен для измерения объемной доли кислорода (О2), объемной доли оксида углерода (СО) и сигнализации о увеличении или уменьшении объемной доли кислорода и увеличении объемной доли оксида углерода относительно установленных значений (порогов).
Область применения: Топливосжигающие установки, работающие на газовом топливе. Газоанализатор используется с целью достижения оптимального соотношения топливо-воздух, а также для сигнализации о появлении признаков неполного сгорания топлива при любом содержании кислорода.
Тип прибора - стационарный.
Режим работы - непрерывный.
Принцип работы - электрохимический на О2 (твердый электролит, циркониевый датчик) и термокаталитический на СО.
Способ забора пробы - принудительный.

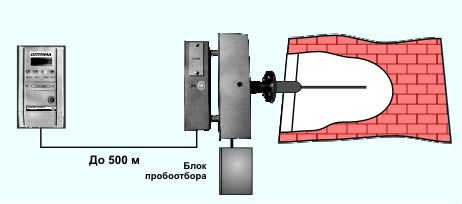

Конструктивно газоанализатор состоит из блока сигнализации (БС) и устройства отбора пробы (УОП). Связь между БС и УОП осуществляется по трех проводной кабельной линии. Длина соединительного кабеля - не более 500 м.
Основные технические характеристики газоанализатора
|
Характеристики |
Значение |
Примечание |
|
Диапазоны измерений Кислород О2 Оксид углерода СО |
0,3 – 21 %об. 0 – 1000 млн-1 |
Цена ед. мл. разряда 0,01 % об. 1 млн-1 |
|
Диапазоны показаний Кислород О2 Оксид углерода СО |
0,3 – 23 %об. 0 – 2000 млн-1 |
|
|
Диапазон установки пороговых значений срабатывания сигнализации:
МАЛО (порог 1) по кислороду, % об. МНОГО (порог 2) по кислороду, %об. НЕДОЖОГ (порог 3) по оксиду углерода, млн-1 |
от 0,3 до 15 от 0,3 до 21 от 0 до 1000 |
задает пользователь с дискретностью: 0,1% об. - 10 млн-1 |
|
Время срабатывания сигнализации, с, не более По кислороду По оксиду углерода |
15 30 |
|
|
Температура окружающей среды, ° С для БС для УОП |
+5 - +50 -35 - +70 |
|
| Канал связи для подключения внешних устройств |
RS232 |
Протокол MODBUS-RTU |
| Унифицированный токовые сигналы, мА |
0 – 5 и 4 – 20 |
По каналу измерения кислорода |
|
Параметры анализируемой газовой среды температура, ° С влага, не более г/м3 пыль, не более г/м3 избыточное давление, не более мм. вод. ст разрежение, не более мм. вод. ст |
от 100 до 1200 240 5 200 200 |
|
| Длина погружной части пробозаборного зонда, мм |
300, 500, 750, 1000, 1500, 2000
650, 800, 1200 |
Темп. газ. смеси До 100 - 1050, ° С
До 100 - 1200, ° С |
|
Габаритные размеры, мм Блок БС Блок УОП |
250х145х70 465х370х215 |
Масса, кг 2,5 25 |
| Напряжение питания, В |
220 |
|
| Потребляемая мощность, ВА |
450 |
Степень защиты от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды:
- БС - IP20
- УОП - IP54.
Конструкция газоанализатора обеспечивает герметичность и отсутствие конденсата в пневматической линии от места забора пробы в УОП до места сброса пробы.
Достоинства газоанализатора:
наличие “сухих” контактов реле для подключения внешних устройств и управления ими, сигнализации при достижении пороговых значений
наличие унифицированных токовых выходов позволяющих включать прибор в системы котельной автоматики и протоколировать полученную информацию на регистрирующем приборе
высокая стабильность показаний
простота монтажа
возврат анализируемого газа в дымоход
встроенный фильтр агрессивных газов
наличие цифрового выхода для подключения ПЭВМ
широкий температурный диапазон, возможность использования на открытых площадках
удобная и наглядная цифровая индикация
световая и звуковая сигнализация, оповещающая оператора о нарушении режима горения
алгоритм работы, понятный даже неподготовленному персоналу
незначительные эксплуатационные затраты
Комплект поставки:
Газоанализатор ОПТИМА-3, комплект ЗИП, эксплуатационная документация.
По отдельному заказу возможна поставка: баллоны с ГСО-ПГС, вентиль точной регулировки ИБЯЛ.306249.011, индикатор расхода ИБЯЛ.418622.001, трубка ПВХ 4х1,5 ТУБ-01-1196-79, датчик О2 ИБЯЛ.413425.005, датчик СО ИБЯЛ.413425.008, переходник ИБЯЛ.715543. 004, кольцо ИБЯЛ.741314.258, прокладка ИБЯЛ.741314.259, прокладка ИБЯЛ.741314.263, шайба ИБЯЛ.741314.257, программное обеспечение ИБЯЛ.431214.188, кабель связи SCF-13.
Внимание! Для обеспечения принудительной подачи пробы по отдельному заказу поставляется:
блок пробоотбора с воздушным инжектором (ИБЯЛ.418311.049-01);
блок пробоотборас водяным инжектором (ИБЯЛ.418311.049);
блок пробоотборас побудителем расхода (ИБЯЛ.418311.023-10), работает от 220В.
