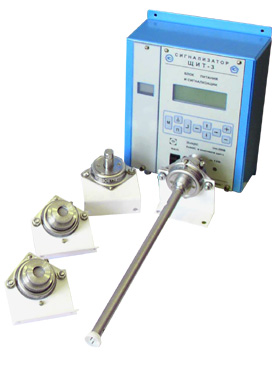

Сигнализаторы многофункциональные ЩИТ-3
ТУ У 33.2-00203016-027-2004
Область применения
Сигнализаторы применяются на различных объектах химической, нефтехимической, газовой и других отраслей промышленности, при добыче, переработке, транспортировке нефти и газа, на предприятиях связи, в коммунальном хозяйстве для раннего обнаружения опасностей, исходящих от:
- токсичных газов и паров;
- взрывоопасных газов и паров;
- недостатка (избытка) кислорода;
- затопления помещений грунтовой и канализационной водой.
Достоинства
- Сигнализатор ЩИТ-3 - это оснащенный микропроцессором прибор, созданный на основе новых научных разработок при использовании современной элементной базы.
- Произвольность конфигурации каналов измерения в сигнализаторе, гарантирующая высокую гибкость и индивидуальность применения.
- Взрывозащищенное исполнение.
- Высокая надежность.
- Поканальная аварийная сигнализация с подключением внешних устройств.
- Оснащенность интерфейсом для работы с периферийными устройствами посредством цифровой связи (RS485).
- Непрерывный автоматический контроль, не требующий пробоподготовки.
- Программное управление работой сигнализатора, защищенное от несанкционированного доступа паролем.
- Длина связи между датчиками и блоком БПС - до 1000 м.
- Дисплей на жидких кристаллах с непрерывной индикацией содержания измеряемых компонентов по каждому каналу.
- Сигнализации о выходе температуры окружающей и контролируемой среды за нормируемые пределы.
Основные технические характеристики
| Наименование характеристики | |
|---|---|
| Электропитание сигнализаторов осуществляется: | |
| основное - от сети переменного тока напряжением 220+22 В, частотой (50 + 1)Гц | |
| резервное - от внешнего источника постоянного тока напряжением 12,0+1,2 | |
| Потребляемая мощность(для четырехканального исполнения). - не более, ВА | 25 |
| Средняя наработка на отказ - не менее, ч | 30000 |
| Полный средний срок службы - не менее, лет | 10 |
| Канал измерения | ||||
|---|---|---|---|---|
| СН4 | от 0 до 50%НКПР | 20 и 40 %НКПР | 20 | 5 |
| С4Н10 | от 0 до 50%НКПР | 20 и 40 %НКПР | 20 | 5 |
| Н2 | от 0 до 50%НКПР | 20 и 40 %НКПР | 20 | 5 |
| С2Н5ОН | от 0 до 50%НКПР | 20 и 40 %НКПР | 20 | 5 |
| С6Н14 | от 0 до 50%НКПР | 20 и 40 %НКПР | 20 | 5 |
| О2 | от 0 до 25% | 19 из 23 % | 30 | 30 |
| Н2S | от 0 до 40 мг/м3 | 10 и 30 мг/м3 | 30 | 30 |
| CO2 | от 0 до 0,5% | 0.2 и 0.4 % | 90 | 30 |
| CO2 | от 0 до 100 мг/м3 | 20 и 50 мг/м3 | 50 | 30 |
| NH3 | от 0 до 125 мг/м3 | 20 и 60 мг/м3 | 50 | 30 |
| NH3 | от 0 до 1700 мг/м3 | 500 и 1500 мг/м3 | 50 | 30 |
| Изделие | Габаритные размеры мм, не более | Масса, кг, не более |
|---|---|---|
| ДТХ-152-1 - ДТХ-152-4 | 85х85х90 | 0,3 |
| ДТХ-153 | 85х95х90 | 0,35 |
| ДЭХ-1,2,3,5,6 | 85х78х90 | 0,3 |
| ДЭХ-4 | 85х85х90 | 0,37 |
| ДВЭ-1 | 90х360х90 | 0,5 |
| БПС-152 | 190х245х90 | 2,8 |
| БПС-153 | 230х245х90 | 3,2 |
| БПС-154 | 270х245х90 | 3,6 |
| БПС-155 | 310х245х90 | 4 |
