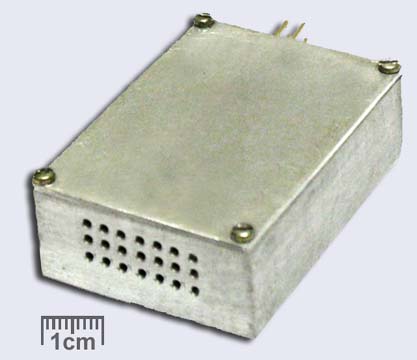

Датчик концентраций водорода с малой потребляемой мощностью ВДМ-1Чувствительным элементом (ЧЭ) датчика является МДП-конденсатор, ёмкость которого зависит от концентрации водорода. МДП-конденсатор установлен в задающей RC-цепочке генератора. В результате частота выходного сигнала датчика однозначно зависит от концентрации водорода. Фотография прибора показана на рисунке. В таблице приведены технические характеристики прибора. |
 |
| Параметры | Величины параметров |
|---|---|
| Диапазон измеряемых концентраций водорода, об. % | 0.1-1 |
| Время отклика, τ0.9, мин., не более | 0.5 |
| Время релаксации, τ0.1, мин., не более | 0.5 |
| Выходной сигнал ЧЭ, частота (амплитуда) | 9-17 кГц (4.5 В) |
| Относительная ошибка измерения, % | ±3% |
| Потребляемая мощность, мВт | 2 |
| Напряжение питания, В | =5 |
| Габариты, мм | 43×30×14 |
| Масса, кг | 0.1 |
| Срок службы ЧЭ, год | 5 |
| Селективность газоанализатора | селективен относительно H2 |
Сделать заказ и запросить дополнительную информацию по ВДМ-1 Вы можете здесь.
